選べる3つのタイプ（サイズ）

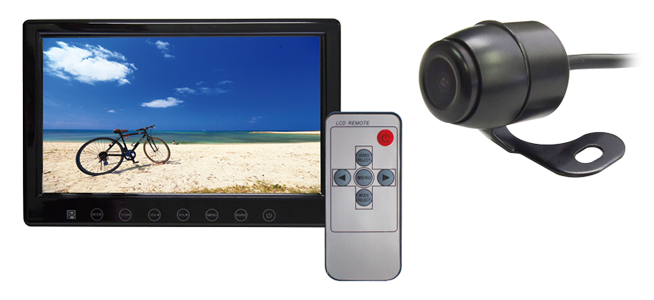

SVシリーズは液晶モニター、リモコン、ミラーアーム取付アダプター、サイドカメラがセットになった製品です。
オプションのバックカメラを増設することにより、さらに安全性がアップ
■ミラーアーム取付アダプター付属 ※
■モニターは7V型液晶カラーモニター採用
■カメラは防水・防塵・堅牢ボディー
■30万画素CCDイメージセンサー採用
■ウインカーと連動してサイドカメラに自動切替
■ウインカーと連動してサイドカメラに自動切替
ウインカーを操作するとサイドカメラ映像に切り替わります。
※対応ミラーアームの球体径は10～25mm
■タッチボタン
JANコード：4515287020802
■ミラーアーム取付アダプター付属 ※
■モニターは9V型液晶カラーモニター採用
■カメラは防水・防塵・堅牢ボディー
■30万画素CCDイメージセンサー採用
■ウインカーと連動してサイドカメラに自動切替
■ウインカーと連動してサイドカメラに自動切替
ウインカーを操作するとサイドカメラ映像に 切り替わります。
※対応ミラーアームの球体径は10～25mm
■タッチボタン
JANコード：4515287020819
■ミラーアーム取付アダプター付属 ※
■モニターは10.1V型液晶カラーモニター採用
■カメラは防水・防塵・堅牢ボディー
■30万画素CCDイメージセンサー採用
■ウインカーと連動してサイドカメラに自動切替
■HD Port搭載機器が接続できるHD入力端子付
■ウインカーと連動してサイドカメラに自動切替
ウインカーを操作するとサイドカメラ映像に切り替わります。
※対応ミラーアームの球体径は10～25mm
■タッチボタン
JANコード：4515287020826

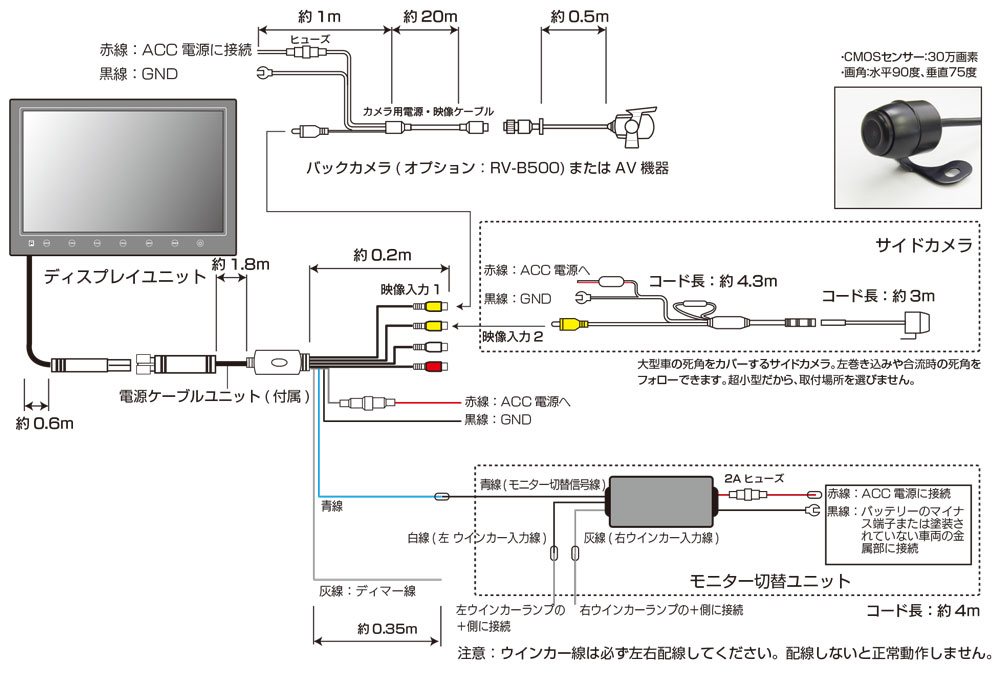

配線図
画像をクリックすると拡大します。
カメラの取り付け例
画像をクリックすると拡大します。
● 接続部が車外に出る場合は、必ず防水テープ等で水が入らないように処理をしてください。
● 使用しないコードは絶縁処理を行ってください。
サイドカメラシステムの動作について
大型貨物車は乗用車と比較して多くの死角があります。
下の図は左側後方の死角です。死角になる場所にサイドカメラを設置することにより、ウインカーを出した時点で死角の映像に自動的に切り替わり、巻き込み等の事故を未然に回避することができます。
動作例
●ウインカーを左または右にすると、映像入力1の映像からサイドカメラの映像に切り替わります。
●ウインカーを戻すと、約6秒後に映像入力1の映像に切り替わります。
●ウインカーが左または右からハザードにすると、映像入力1の映像に切り替わります。
●ハザードからウインカーを左または右にするとサイドカメラの映像に切り替わります。
●ハザード時はサイドカメラの映像に切り替わりません。
■ディスプレイユニットの取付例
STEP1：純正ルームミラーを外す* →
STEP2：ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
STEP3：ディスプレイユニットをアダプターに取り付ける
*ご注意：純正ルームミラーのミラーを外して、出てくる球体が直径10～25ｍｍまで取付対応しています。
付属品 [ SV-700CS / SV-900CS / SV-1000CS ]
各画像をクリックすると拡大します。
セット内容
・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約4.3ｍ)×1
・カメラステーねじ×2
・カメラステー両面テープ×1
・コードクランパ×3
・エレクトロラップ×4
・リモコン×1
・ミラーアーム取付アダプター×1
・取扱説明書(兼 保証書)×1
取付等に関して、くわしくは取扱説明書をご覧下さい。
SV-700CS
SV-900CS
SV-1000CS
モニター
7V型 / 9V型 / 10.1V型
画像をクリックすると拡大します。
サイドカメラ
[ コード長：約3ｍ ]
画像をクリックすると拡大します。
リモコン
ミラーアーム取付アダプター
[MADタイプ]
サイドカメラ用電源・映像ケーブル
コード長：約4.3m
モニター切替ユニット
コード長：約 4m
ディスプレイ用電源ケーブルユニット
コード長：約 2ｍ
主な仕様 [ ディスプレイユニット / サイドカメラ部 ]
ディスプレイユニット
[ SV-700CS ]
| 使用電源 |
DC12V / 24V マイナスアース |
| 消費電力 |
約4W(無信号時)-約9.6W(最大) |
| 使用温度範囲 |
0℃ ～ ＋45℃ |
| 保存温度範囲 |
-10℃ ～ ＋60℃ |
| 画面サイズ |
幅156mm × 高さ88mm / 対角179mm (7V型) |
| 解像度 |
水平 800 × 垂直 480 有効画素率 99.9 ％以上 |
| 映像方式 |
NTSC方式 |
| 接続端子 |
ACC電源
GND
バックランプ線/ライティングスイッチ線 |
AV1入力端子
映像 1.2Vp-p(75Ω)/RCAピン
音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ) |
AV2入力端子
映像 1.2Vｐ-ｐ(75Ω)/RCAピン
(バックランプ接続時で自動切り替え) |
| 外形寸法 |
幅178mm × 高さ118mm × 奥行き23mm (突起部を除く) |
| 質量 |
約 282 g |
ディスプレイユニット
[ SV-900CS ]
| 使用電源 |
DC12V / 24V マイナスアース |
| 消費電力 |
約4W(無信号時)-約11W(最大) |
| 使用温度範囲 |
0℃ ～ ＋45℃ |
| 保存温度範囲 |
-10℃ ～ ＋60℃ |
| 画面サイズ |
幅198mm × 高さ112mm / 対角227.5mm (9V型) |
| 解像度 |
水平 800 × 垂直 480 有効画素率 99.9 ％以上 |
| 映像方式 |
NTSC方式 |
| 接続端子 |
ACC電源
GND
バックランプ線/ライティングスイッチ線 |
AV1入力端子
映像 1.2Vp-p(75Ω)/RCAピン
音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ) |
AV2入力端子
映像 1.2Vｐ-ｐ(75Ω)/RCAピン
(バックランプ接続時で自動切り替え) |
| 外形寸法 |
幅220mm × 高さ143mm × 奥行き25mm (突起部を除く) |
| 質量 |
約 400 g |
ディスプレイユニット
[ SV-1000CS ]
| 使用電源 |
DC12V / 24V マイナスアース |
| 消費電力 |
約4.1W(無信号時)-約10W(最大) |
| 使用温度範囲 |
0℃ ～ ＋45℃ |
| 保存温度範囲 |
-10℃ ～ ＋60℃ |
| 画面サイズ |
幅223mm × 高さ125mm / 対角255.6mm (10.1V型) |
| 解像度 |
水平 1240 × 垂直 600 有効画素率 99.9 ％以上 |
| 映像方式 |
NTSC / PAL (自動識別) |
| 接続端子 |
ACC電源
GND
バックランプ線/ライティングスイッチ線 |
・AV1入力端子
映像 1.2Vp-p(75Ω)/RCAピン
音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ)
・HD入力端子 |
AV2入力端子
映像 1.2Vｐ-ｐ(75Ω)/RCAピン
(バックランプ接続時で自動切り替え) |
| 外形寸法 |
幅250mm × 高さ175mm × 奥行き27mm (突起部を除く) |
| 質量 |
約 522 g |
サイドカメラ部
[ 共通 ]
| 電源電圧 |
DC12/24V マイナスアース |
| 消費電力 |
60mA (DC24V / LED点灯時) |
| 画角 |
水平 約90° / 垂直 約45° |
| 撮影素子 |
1/3インチ カラーCCDイメージセンサー |
| S/N |
48dB以上 |
| 有効画素数 |
640 (水平) × 480 (垂直) 約30万画素 |
| 映像出力 |
NTSC(RCAピン) 1Vpp(75Ω) |
| 映像方向 |
鏡像 / 正像 切替 |
| 防水構造 |
IP67 |
| 動作温度範囲
| -10℃ ～ +50℃ |
| 外観寸法 |
約18mm × 約18mm × 約19mm (ステー部を除く) |
| 質量 |
約 55g (ステー、コード含む) |
液晶パネルについて
● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
(保存温度範囲：－10℃～＋60℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。
● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。
● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
（使用温度範囲： 0 ℃～＋ 45 ℃）
● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。
ディスプレイユニットの設置について
● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。
配線ユニットの設置について
● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ（市販品）等で固定して下さい。
● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。
使用上のご注意
■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。
■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(正像)のカメラ出力も可能です。取り付け方により見方は異なりますので、必ず確認して下さい。
■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。
■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。
取付位置に関してのご注意
■2009年1月1日以降に製造された乗車定員10人未満の車両の外装技術基準の適用が、2017年4月1日より開始されました。
■自動車と人との衝突、接触時に人が負傷するおそれのある突起物が外装にあってはいけないことが規定されています。
但し、適応外となる部位があります。
・高さ2ｍ以上の部分
・フロアラインより下の部分
・直径100ｍｍの球体が接触しない部分
・直径100ｍｍの球体が突起物と接触する部分の曲率半径が2.5mm以上である等
※詳細は国土交通省のホームページを参照ください。
■弊社のサイドカメラは通常の取り付けで規制に適合しています
取り付ける前に
■取付面の汚れ、湿気をしっかりと除去してください。
■あらかじめ仮接続、仮止めをし、モニターで確認しながら取り付ける位置を決めてください。
■気温が低いとき(20℃以下)は、接着面を暖めてから貼り付けしてください。
■貼り付けたあと、24時間以内は水をかけたり、無理な力を加えないでください。

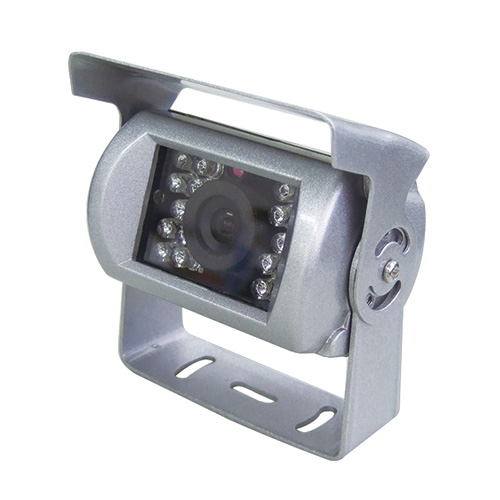

荷台がBOXタイプのトラックの後方をカバーするバックカメラ。CCDセンサー：31万画素 / 画角：水平90度・垂直45度。
バックカメラ
〈安全運転強化品〉：
RV-B500
モニターをダッシュボードに取付したい場合に使用します。
ダッシュボード用取付ステー：
RV-500ST
その他にも弊社の様々なドライブレコーダー・バックカメラと合わせてご使用になれます。
大好評発売中!
超小型カメラでサイドも安心
