IPS液晶カラーモニター|防水・防塵 AHDバックカメラ|DC12V/24V対応

  2系統の入力に対応

たとえば、バックカメラとサイドカメラの映像をボタン1つで切り替え可能。

   IP67 防水・防塵性能

目立たず小型だけど堅牢なボディ。
IP67クラスの防水・防塵性能で毎日の風雨に耐え、運行を見守ります。

    7V型 IPS液晶

液晶モニターは見やすい7V型。
どの角度からでもキレイに見えて発色の良いIPS方式の液晶を採用。

   バックカメラ連動対応

シフトレバーをバックに入れると、バックカメラの映像に自動で切り替わります。

安全を求める心に応える

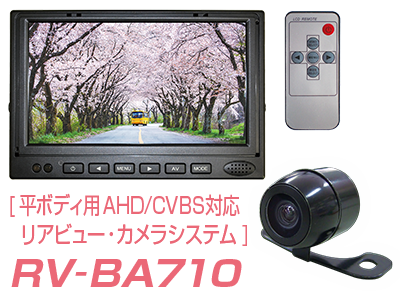

RV-BA710は液晶モニター、リモコン、ミラーアーム取付アダプター、超小型AHDバックカメラ等がセットになった製品で、荷台が平ボディータイプのトラックに取り付けするシステムです。オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

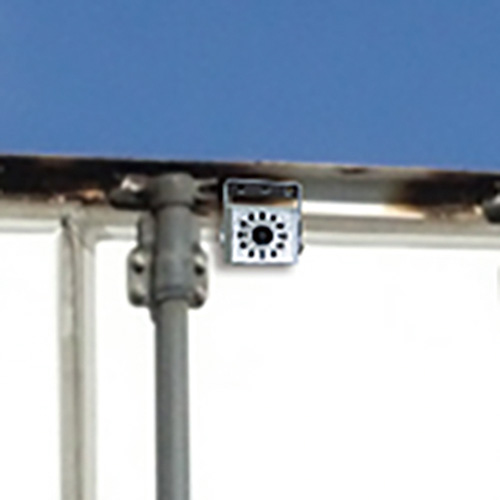

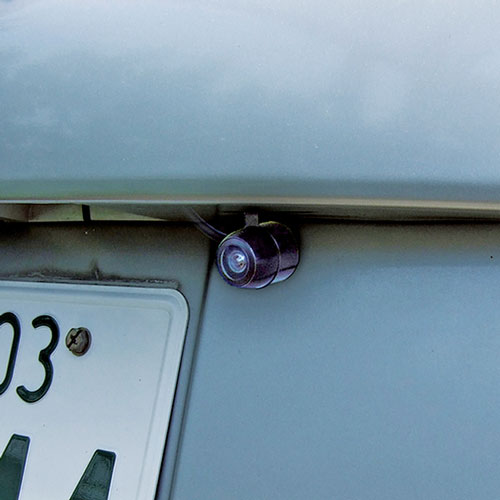

RV-BA710取付例

■ モニターは鮮明な7V型 IPS液晶

■ 100万画素のAHDバックカメラ

■ 鏡像/正像 切替可能

■ IP67防水・防塵仕様

■ 余裕ある10mケーブルが付属

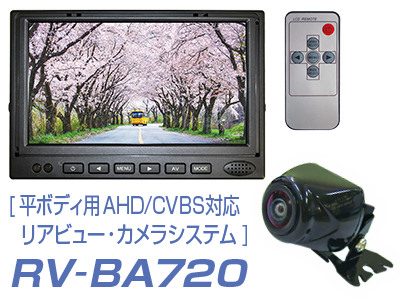

RV-BA720は液晶モニター、リモコン、ミラーアーム取付アダプター、超小型AHDバックカメラ等がセットになった製品で、荷台が平ボディータイプのトラックに取り付けするシステムです。オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

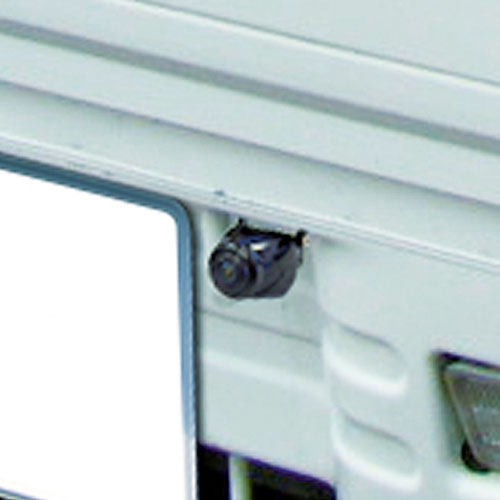

RV-BA720取付例

■ モニターは鮮明な7V型 IPS液晶

■ 130万画素のAHDバックカメラ

■ 水平:約180度のワイドな画角

■ IP67防水・防塵仕様

■ 余裕ある25mケーブルが付属

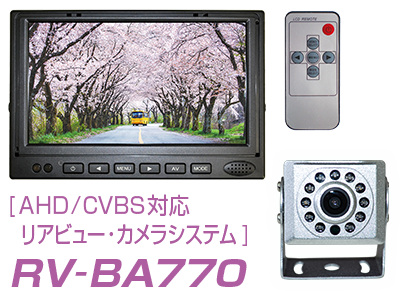

RV-BA770は液晶モニター、リモコン、ミラーアーム取付アダプター、赤外線LED搭載の小型AHDバックカメラ等がセットになったリアビュー・システムです。
オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

RV-BA770取付例

■ モニターは鮮明な7V型 IPS液晶

■ 207万画素のAHDバックカメラ

■ 赤外線LED搭載で夜間も安心

■ IP67防水・防塵仕様

■ 余裕ある25mケーブルが付属



RV-BA710 / RV-BA720 / RV-BA770 共通モニター


■1024×600ドット 高精細 7V型 IPS カラー液晶ディスプレイ

■ 2 系統の映像入力に対応・バックやサイドの死角をカバー

■リバース連動対応
バックギヤに入れるとバックカメラ映像に切り替わります

■リモコン装備

■ モニター画面の詳細な設定が可能
モニター画面の明るさ、コントラスト、言語等、詳細な設定ができます

どの角度からでもキレイに見えて、発色の良いIPS方式の液晶を採用。
モニター
画像をクリックすると拡大します。





より安全に、よりスピーディーに。

物流輸送の確かなパートナー



■ディスプレイユニットの取付例

純正ルームミラーを外す STEP1:純正ルームミラーを外す* →
ミラーアーム取付アダプター をミラーアームの球体部に 取り付ける STEP2:ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
ディスプレイユニットをアダプターに 取り付ける
STEP3:ディスプレイユニットをアダプターに取り付ける

*ご注意:純正ルームミラーのミラーを外して、出てくる球体が直径10~25mmまで取付対応しています。


■リバース連動対応

映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。 リバース連動対応
※対応ミラーアームの球体径は10~25mm

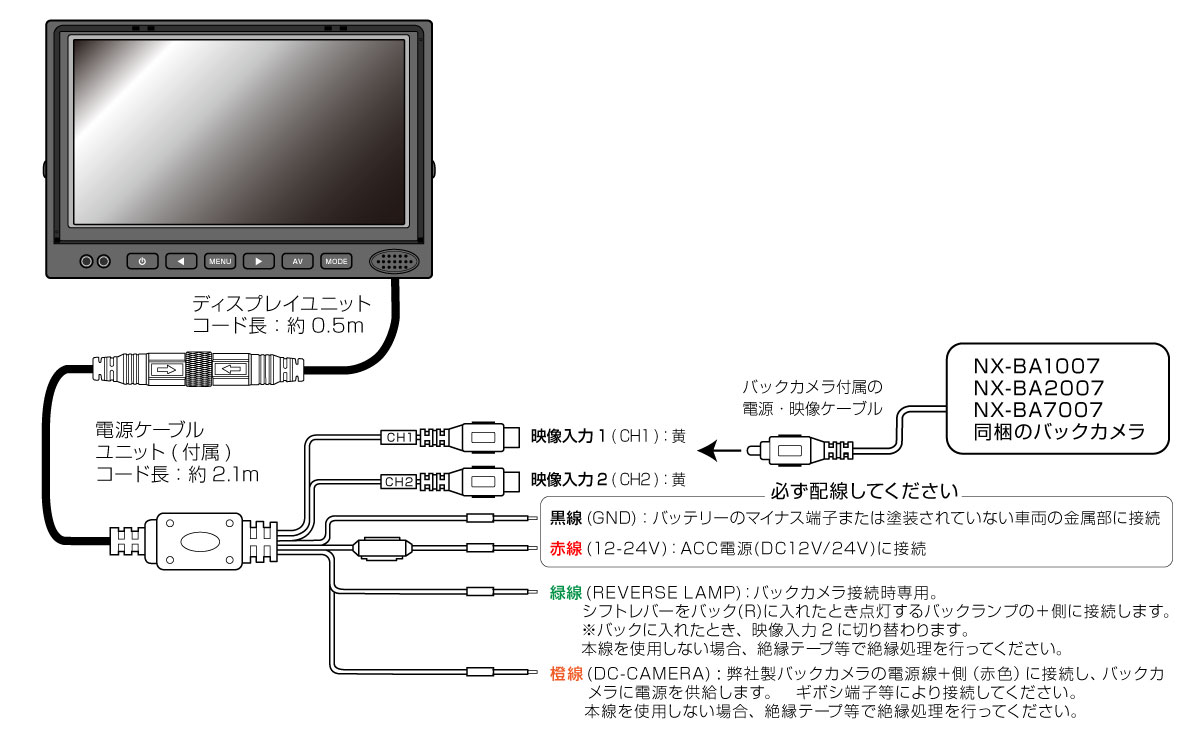

配線図

配線図
画像をクリックすると拡大します。

● 接続部が車外に出る場合は、必ず防水テープ等で水が入らないように処理をしてください。
● 使用しないコードは絶縁処理を行ってください。
● この製品の不当な取り扱いによる不具合または不当な取り付けによって生じた損害につきましては、弊社はその責任を負いかねます。



主な仕様

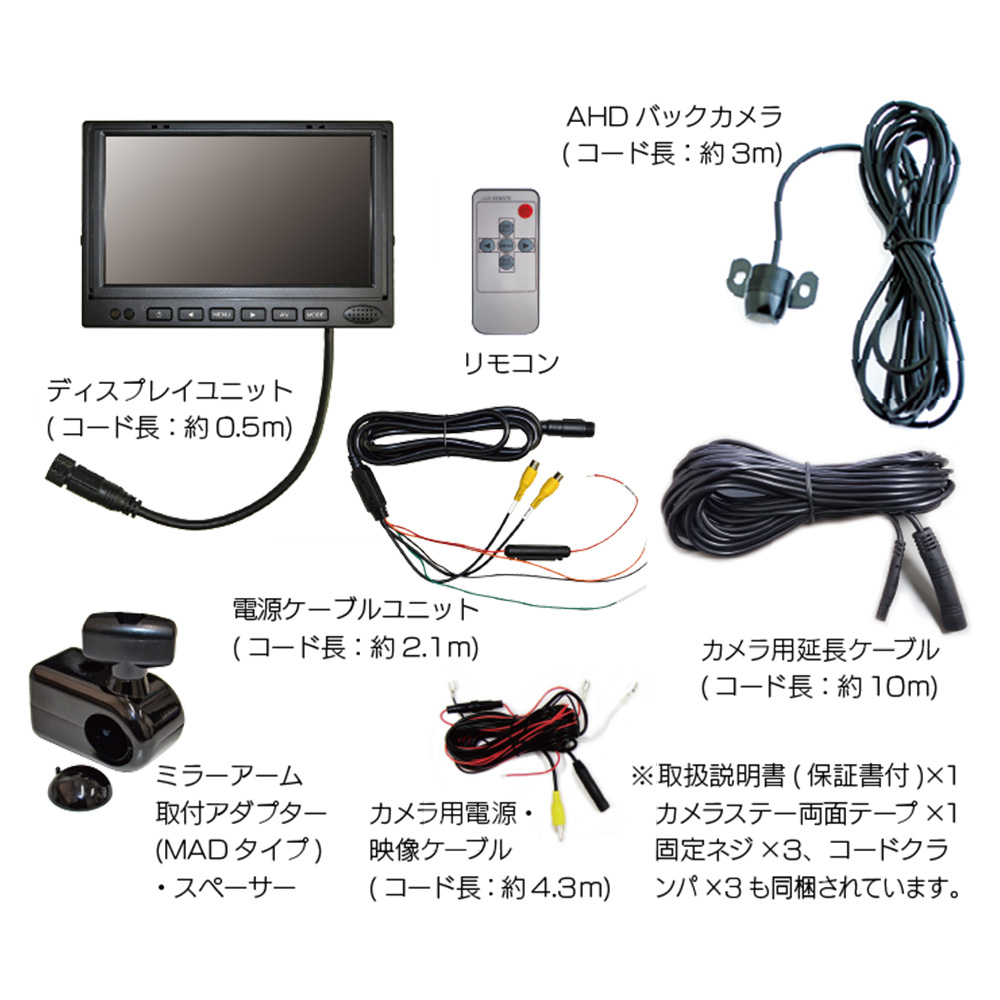

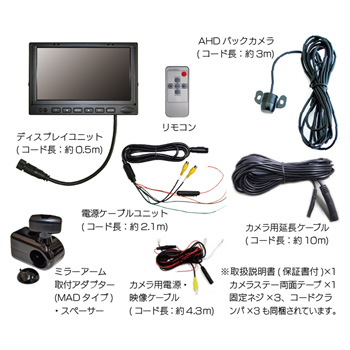

セット内容:[ RV-BA710 ]

画像をクリックすると拡大します。
セット内容
・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約4.3m)×1
・カメラ用延長ケーブル(約10m)×1
・カメラステー固定ねじ×3
・カメラステー両面テープ×1
・コードクランパ×3
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・取扱説明書(兼 保証書)×1

取付等に関して、くわしくは取扱説明書をご覧下さい。
[ RV-BA710 ]

定格 [ バックカメラ部 ]

 電源電圧  DC12/24V マイナスアース
 消費電力  80mA (DC12V時)
 画角  水平 約120° / 垂直 約85°
 撮影素子  1/3インチ CMOSイメージセンサ
 有効画素数  1280(水平) × 720(垂直) 約92万画素
 映像出力  NTSC(RCAピン)AHD1280×720
 映像方向  鏡像 / 正像 切替可能
 ガイドライン  無し
 赤外線LED  無し
 防水構造  IP67
 動作温度範囲  -10℃ ~ +50℃
 質量  約66g(ステー、コード含む)
 外観寸法  約18(W) x 18(H) x 19(D)mm (ステー部を除く)
*本機の信号方式はNTSCです。他の方式は利用できません。

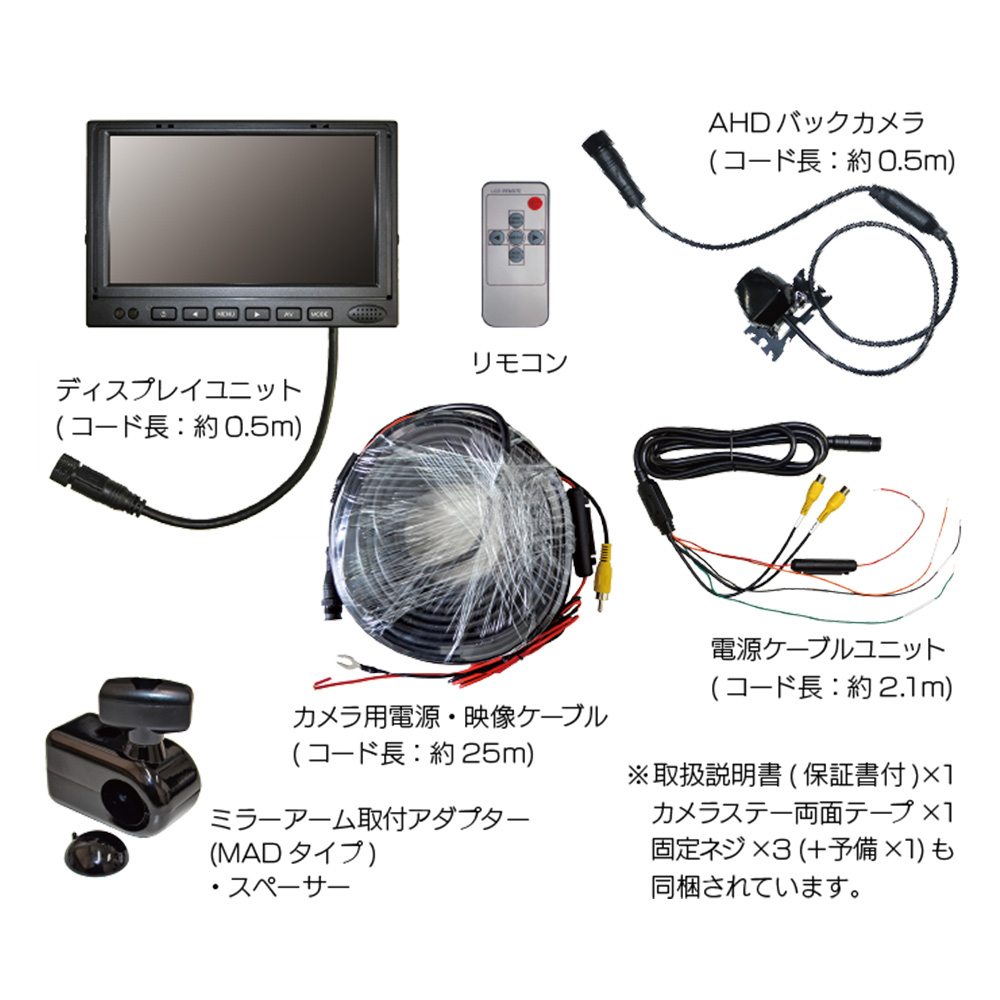

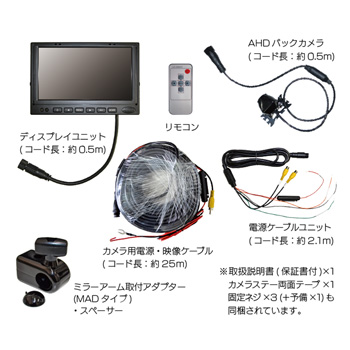

セット内容:[ RV-BA720 ]

画像をクリックすると拡大します。
セット内容

・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約25m)×1
・角度調節固定ねじ×4
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・取扱説明書(兼 保証書)×1



取付等に関して、くわしくは取扱説明書をご覧下さい。
[ RV-BA720 ]

定格 [ バックカメラ部 ]

 電源電圧  DC12/24V マイナスアース
 消費電力  60mA (DC12V時)
 画角  水平 約180° / 垂直 約105°
 撮影素子   1/4 カラー CMOSイメージセンサ
 有効画素数  1280(水平) × 960(垂直) 約122万画素
 映像出力  NTSC(RCAピン)AHD1280×960
 映像方向   鏡像
 ガイドライン  無し
 赤外線LED  無し
 防水構造  IP67
 動作温度範囲  -10℃ ~ +50℃
 質量  約64g(ステー、コード含む)
 外観寸法   約24(W) x 22(H) x 29(D)mm (ステー部を除く)
*本機の信号方式はNTSCです。他の方式は利用できません。

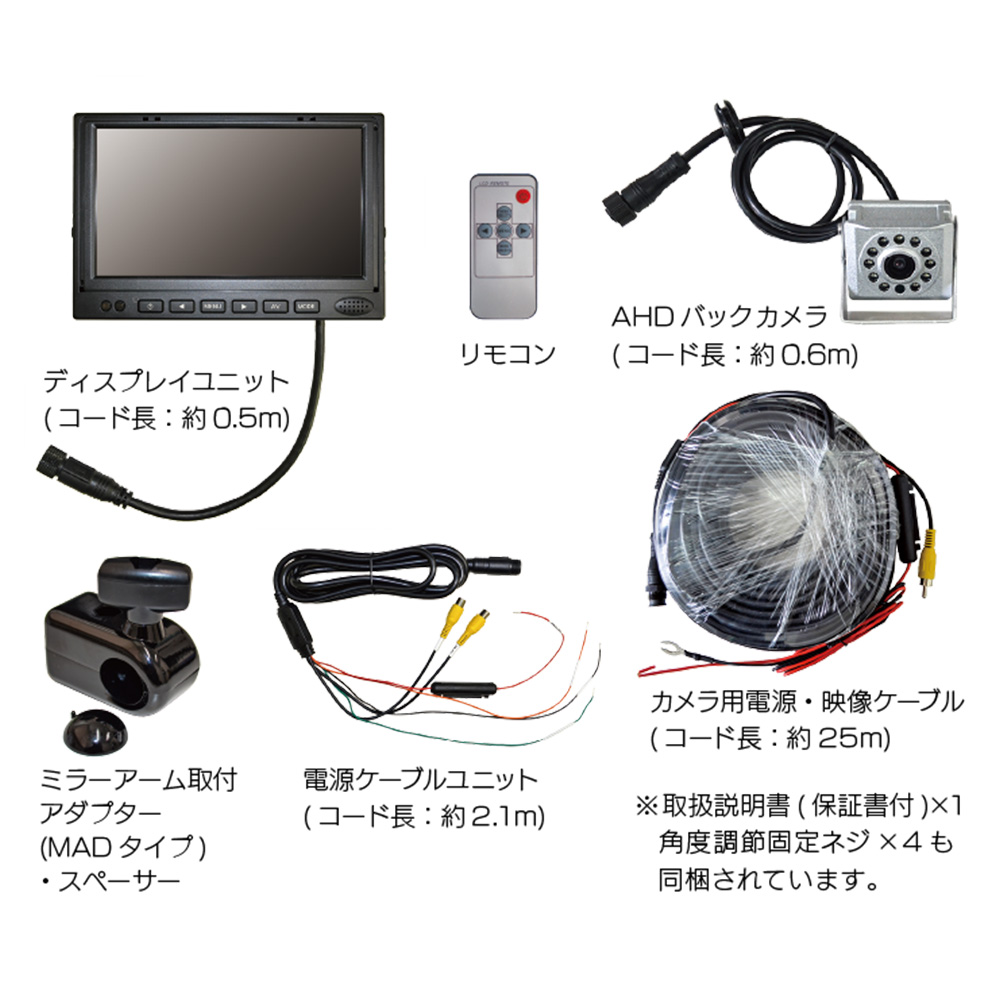

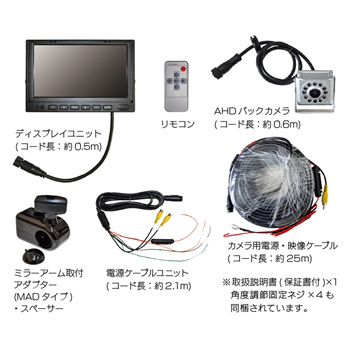

セット内容:[ RV-BA770 ]

画像をクリックすると拡大します。
セット内容

・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約25m)×1
・角度調節固定ねじ×4
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・取扱説明書(兼 保証書)×1



取付等に関して、くわしくは取扱説明書をご覧下さい。
[ RV-BA770 ]

定格 [ バックカメラ部 ]

 電源電圧  DC12/24V マイナスアース
 消費電力  110mA (DC12V / 赤外線LED点灯時)
 画角  水平 約125° / 垂直 約83°
 撮影素子   CMOSイメージセンサ
 有効画素数  1920(水平) × 1080(垂直) 約207万画素
 映像出力  NTSC(RCAピン)AHD1280×720
 映像方向   鏡像
 ガイドライン  無し
 赤外線LED  11灯(非可視光)
 防水構造  IP67
 動作温度範囲  -10℃ ~ +50℃
 質量  約200g(ステー、コード含む)
 外観寸法   約55(W) x 40(H) x 37(D)mm (ステー部を除く)
*本機の信号方式はNTSCです。他の方式は利用できません。



定格 [ ディスプレイユニット ]

 使用電源  DC12V / 24V マイナスアース
 消費電力  5W
 使用温度範囲  -20℃ ~ +70℃
 保存温度範囲  -30℃ ~ +80℃
 画面サイズ  幅154mm × 高さ86mm / 対角177mm (7V型) IPS 液晶モニター
 解像度  水平 1024 × 垂直 600
 接続端子  ACC電源
 GND
 バックランプ線/バックカメラ用電源線※
 映像入力 1(CH1)端子
 NTSC CVBS カラー信号準拠対応機器
 映像入力 2(CH1)端子
 (バックランプ接続時自動切り替え)
 NTSC CVBS カラー信号準拠対応機器
 外形寸法  幅181mm × 高さ121mm × 奥行き26mm (突起部を除く)
 質量  約 390 g(取付用ブラケット、電源ケーブルユニットを除く)
※バックカメラ用電源線 (DC-CAMERA) の出力電圧は DC10V ~12V



快適にお使いいただくために



液晶パネルについて

● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
 (保存温度範囲:-30℃~+80℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。

● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。

● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
(使用温度範囲: -20 ℃~+70 ℃)

● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。

ディスプレイユニットの設置について

● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。

配線ユニットの設置について

● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ(市販品)等で固定して下さい。

● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。

使用上のご注意

■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。

■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(*正像)のカメラ出力も可能です(*RV-BA710のみ)。取り付け方により見方は異なりますので、必ず確認して下さい。

■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。

■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。



オプション

他のF.R.C.製品と組み合わせてより便利に。
画像をクリックすると拡大します。

RV-SBC10

コード長:約10m。
同梱されているバックカメラ用ケーブルをさらに延長したいときにお求め下さい。
(*画質は低下します)

バックカメラ用延長ケーブル:
RV-SBC10
販売ページ
SV-B101

サブカメラを増設することでさらに安全性が向上します。
後方カメラだけではカバーできない死角もこの超小型カメラならほとんどの場所に設置でき、フォローが可能になります。

サブカメラ:SV-B101
販売ページ
SV-RT1

サイドカメラ(SV-B101)と併用して使用することにより、ウインカーと連動して、バックカメラからサイドカメラの映像に切り替えること ができます。

モニター切替ユニット:
SV-RT1
販売ページ
RV-500ST

モニターをダッシュボードに取付したい場合に使用します。




ダッシュボード用取付ステー:RV-500ST
販売ページ

補修品


補修品については弊社営業までお問い合わせください。→

OP-JT702

ディスプレイ取付ユニット:
OP-JT702
OP-SW702

ディスプレイ取付ユニット:
OP-SW702
RV-500MAD

ディスプレイ取付ユニット:
RV-500MAD
