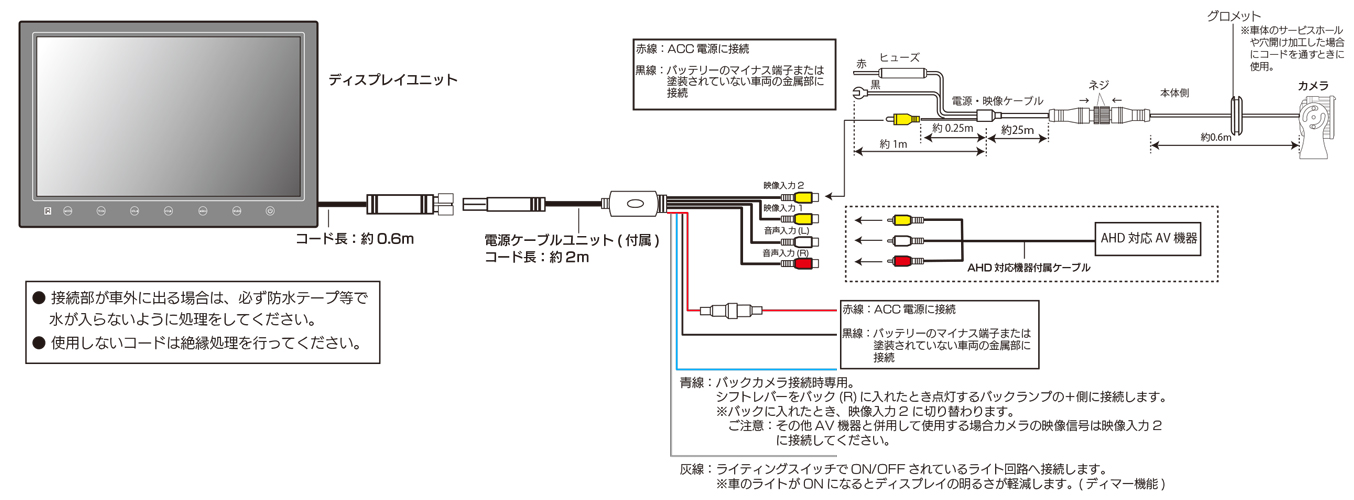

配線図
画像をクリックすると拡大します。

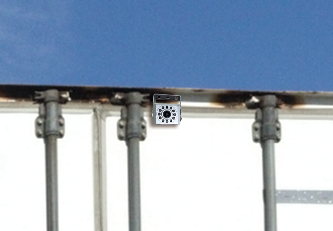

カメラの取り付け例
■ディスプレイユニットの取付例

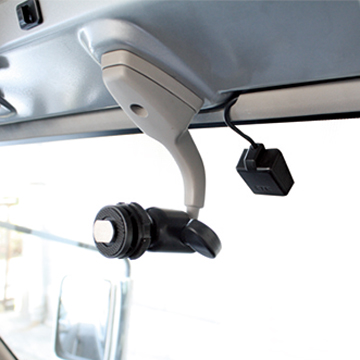

STEP1：純正ルームミラーを外す* →
STEP2：ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
STEP3：ディスプレイユニットをアダプターに 取り付ける
*ご注意：純正ルームミラーのミラーを外して、出てくる球体が直径10～25ｍｍまで取付対応しています。
セット内容
・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・ケーブルユニット×1
・リモコン×1
・ミラーアーム取付アダプター×1
・角度調節固定ねじ x4本
・取扱説明書(兼 保証書)×1
取付等に関して、くわしくは取扱説明書をご覧下さい。

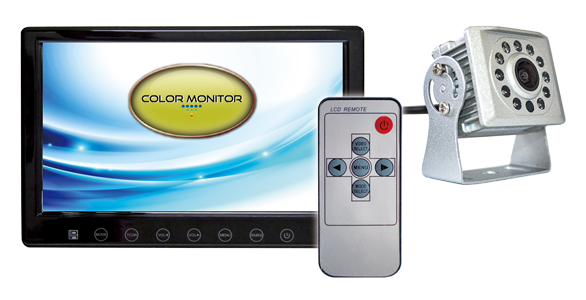

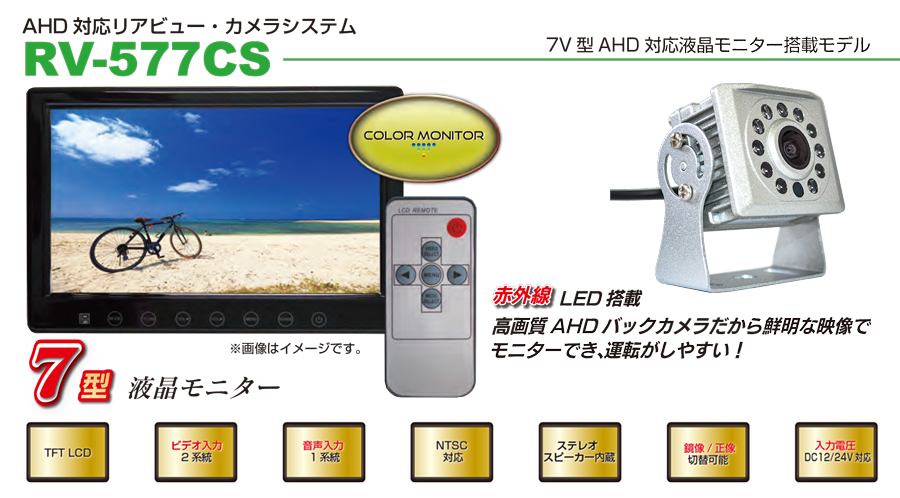

[ RV-577CS ]

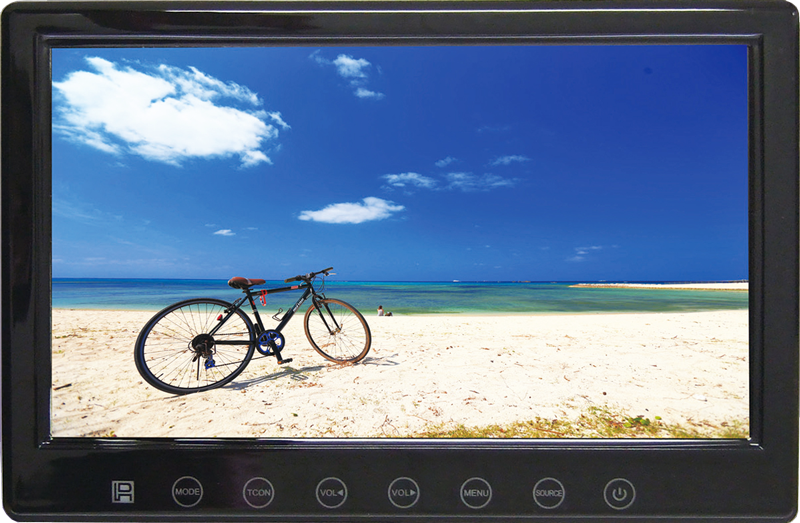

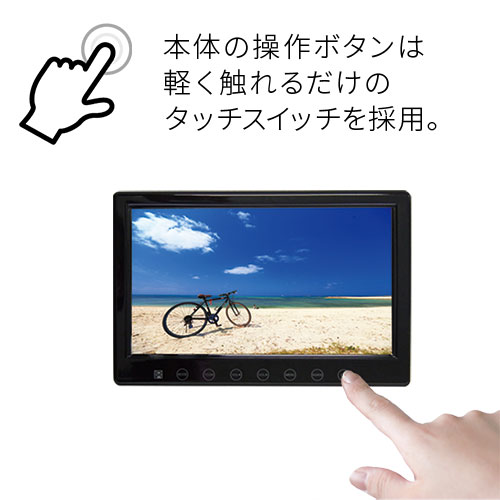

モニター
[ コード長：約0.6ｍ ]
画像をクリックすると拡大します。

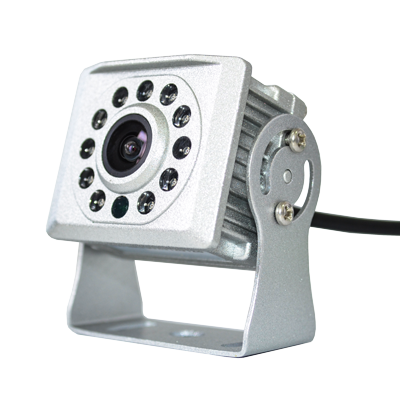

バックカメラ
[ コード長：約0.6ｍ ]
画像をクリックすると拡大します。

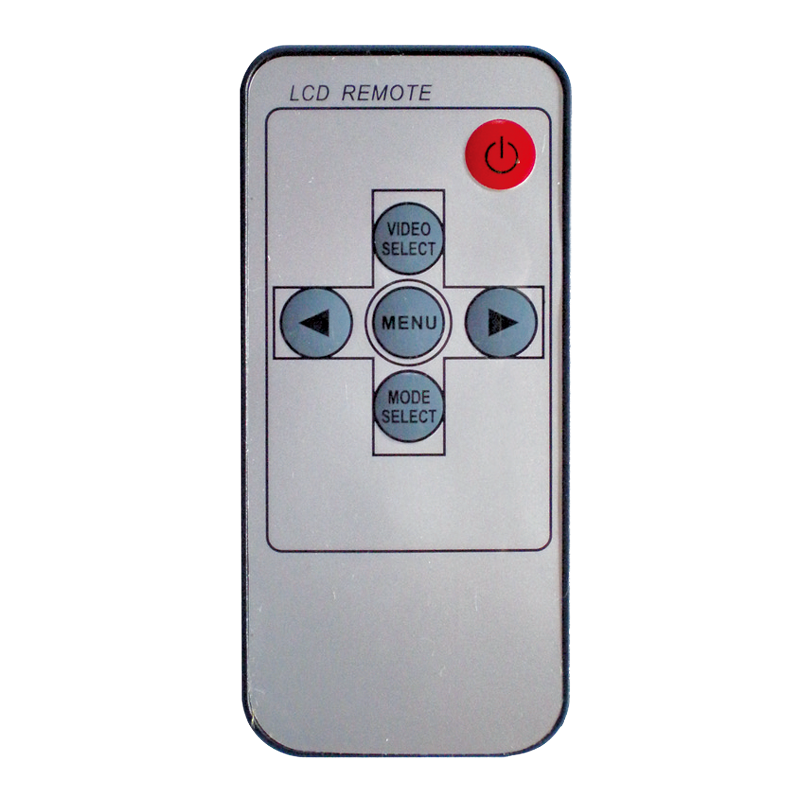

リモコン

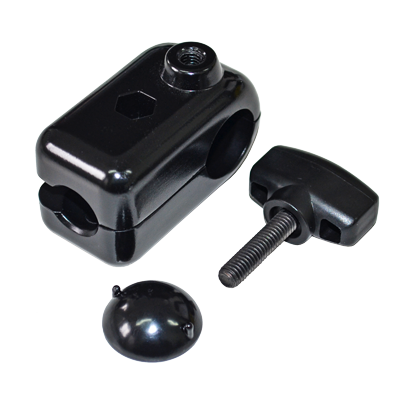

ミラーアーム取付アダプター [MADタイプ]

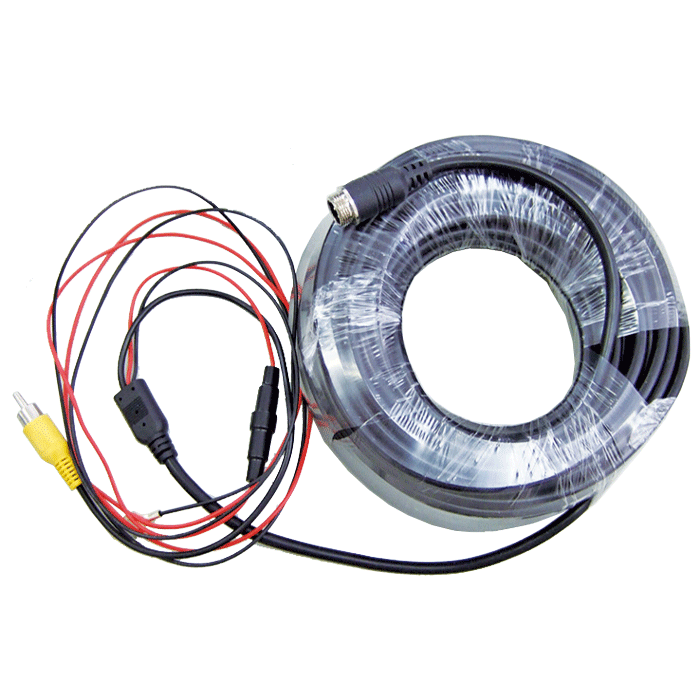

バックカメラ用電源・ケーブルユニット
コード長：約25m

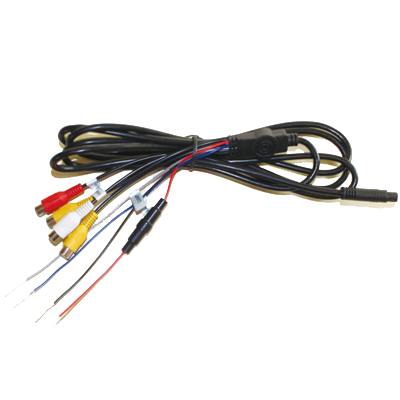

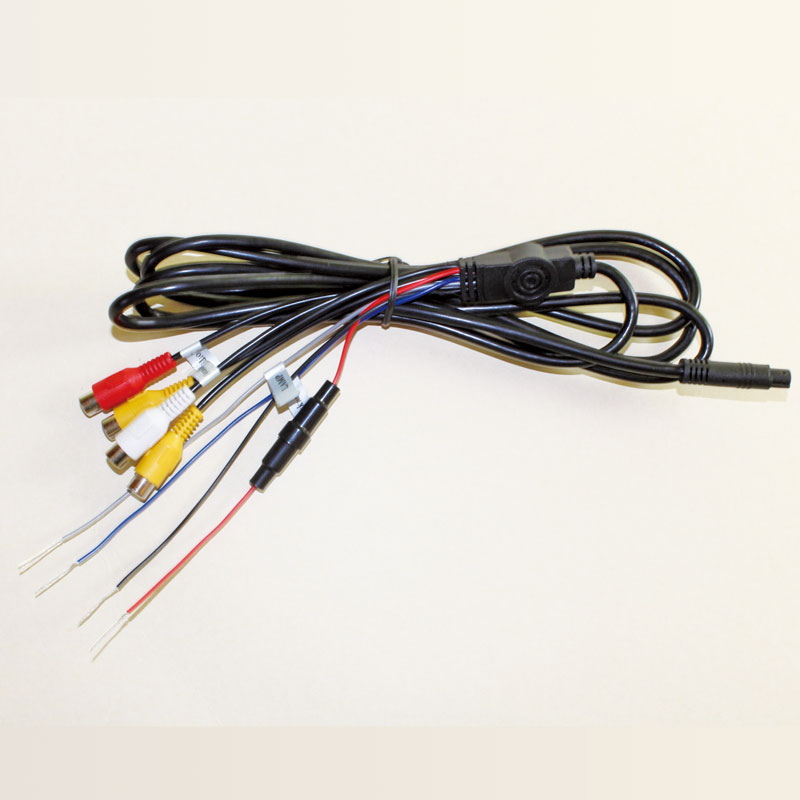

ディスプレイ用電源ケーブルユニット
コード長：約 2ｍ
その他、角度調節固定ねじ x4本 / 取扱説明書（保証書付）が同梱されます。※カメラのプラケットを固定するねじは同梱されません。
主な仕様 [ ディスプレイユニット / バックカメラ部 ]
ディスプレイユニット
| 使用電源 |
DC 12V / 24V |
| 消費電力 |
約 5 W |
| 使用温度範囲 |
-10℃ ～ ＋60℃ |
| 保存温度範囲 |
-20℃ ～ ＋70℃ |
| 画面サイズ |
幅156×高さ88mm / 対角179mm (7V型) |
| 解像度 |
水平 1024 × 垂直 600 |
| 映像方式 |
NTSC |
| アスペクト比 |
16:9/4:3 |
| 接続端子 |
ACC電源
GND
バックランプ線/ライティングスイッチ線 |
AV1入力端子/RCAピン/音声(ステレオ)
[ AHD ]
1280×720/30fps
1280×960/30fps
1920×1080/30fps |
AV2入力端子/RCAピン(バックランプ接続時で自動切り替え)
[ AHD ]
1280×720/30fps
1280×960/30fps
1920×1080/30fps |
| 外形寸法 |
幅 178 mm × 高さ 118 mm × 奥行き 23 mm（突起部を除く） |
| 質量 |
約 282 g |
●本機の信号方式は NTSC です。他の方式は利用できません。
●仕様及び外観は予告なく変更する場合があります。
●接続端子に他社AHDカメラを接続した場合は、動作保証外となります。
●AHDカメラ以外のバックカメラには対応しておりません。ご注意下さい。
●本機はアナログCVBS信号方式の利用はできません。
バックカメラ部
| 電源 |
DC12/24V マイナスアース |
| 消費電流 |
110mA(DC12V/赤外線LED点灯時) |
| 映像方向 |
鏡像 |
| ガイドライン |
無し |
| 撮像素子 |
207万画素CMOSイメージセンサ(1920×1080) |
| 有効画素数 |
約207万画素 |
| 画角 |
水平約125度、垂直約83度 |
| 映像出力 |
NTSC（RCA） AHD1920×1080 |
| 最低被写体照度 |
0LUX(赤外線点灯時) |
| 赤外線LED |
11灯(非可視光) |
| 動作温度範囲 |
-10℃～ 50℃ |
| 防水構造 |
IP67 |
| 外形寸法 |
約 55(W) x 40(H) x 37(D)mm （ステー部を除く） |
| 質量 |
約 200g（コード、ステーを含む） |
●本機の信号方式は NTSC です。他の方式は利用できません。
●仕様及び外観は予告なく変更する場合があります。
液晶パネルについて
● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
(保存温度範囲：－10℃～＋60℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。
● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。
● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
（使用温度範囲： 0 ℃～＋ 45 ℃）
● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。
ディスプレイユニットの設置について
● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。
配線ユニットの設置について
● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ（市販品）等で固定して下さい。
● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。
使用上のご注意
■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。
■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(正像)のカメラ出力も可能です。取り付け方により見方は異なりますので、必ず確認して下さい。
■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。
■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。
AHD高画質映像でバックも安全安心
