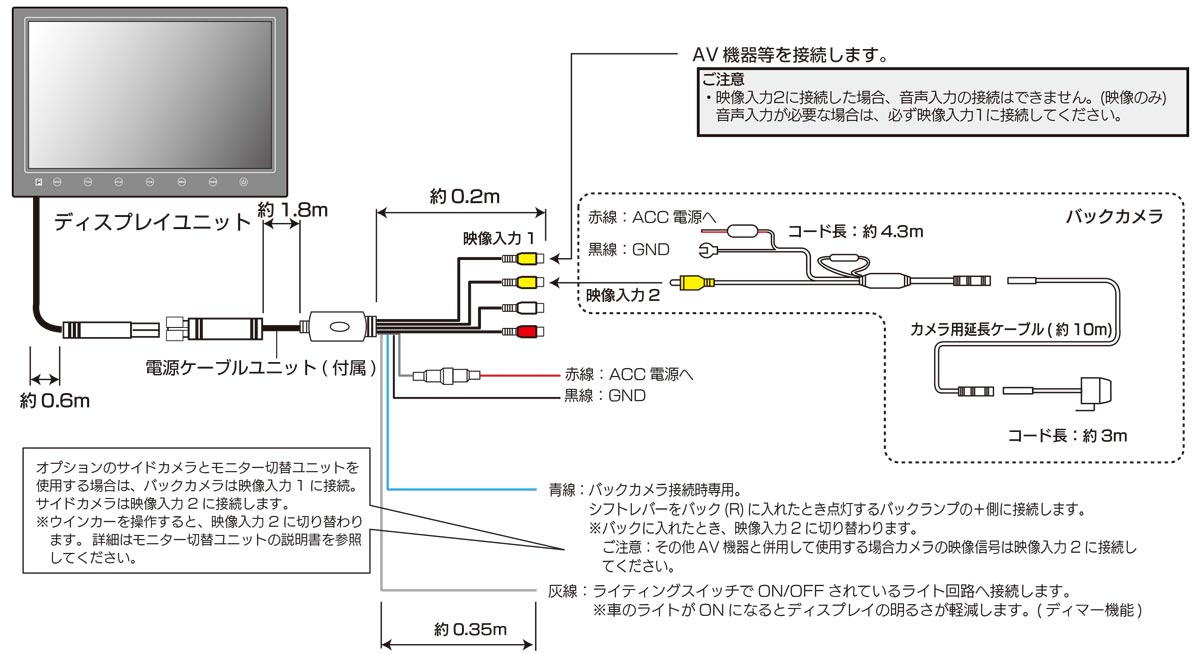

配線図
画像をクリックすると拡大します。
● 接続部が車外に出る場合は、必ず防水テープ等で水が入らないように処理をしてください。
● 使用しないコードは絶縁処理を行ってください。

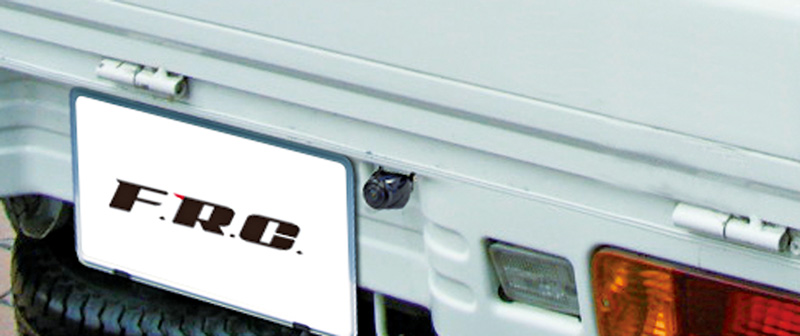

カメラの取り付け例
画像をクリックすると拡大します。
■ディスプレイユニットの取付例
STEP1：純正ルームミラーを外す* →
STEP2：ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
STEP3：ディスプレイユニットをアダプターに取り付ける
*ご注意：純正ルームミラーのミラーを外して、出てくる球体が直径10～25ｍｍまで取付対応しています。
付属品 [ RV-507FB II ]
画像をクリックすると拡大します。
セット内容
・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約4.3ｍ)×1
・カメラ用延長ケーブル(約10ｍ)×1
・カメラステーねじ×2
・カメラステー両面テープ×1
・コードクランパ×3
・リモコン×1
・ミラーアーム取付アダプター×1
・取扱説明書(兼 保証書)×1
取付等に関して、くわしくは取扱説明書をご覧下さい。

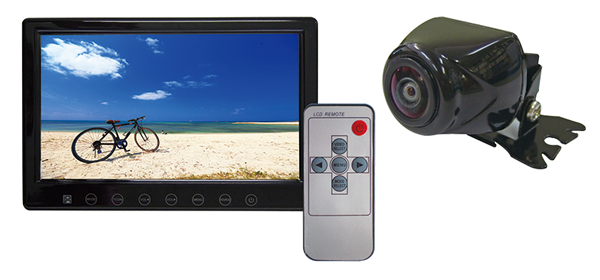

RV-507FB II

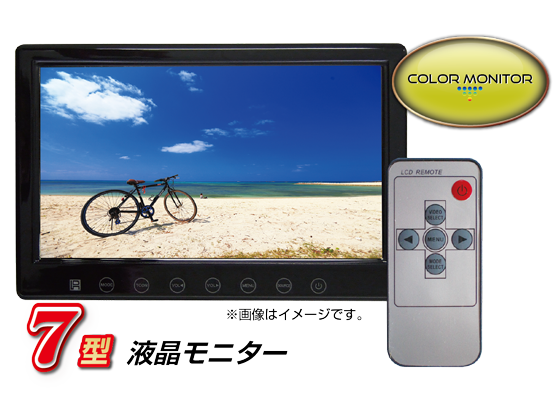

モニター
7V型
画像をクリックすると拡大します。

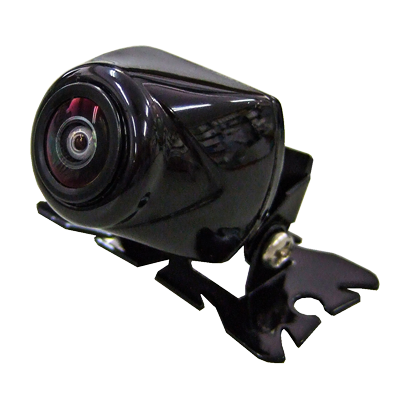

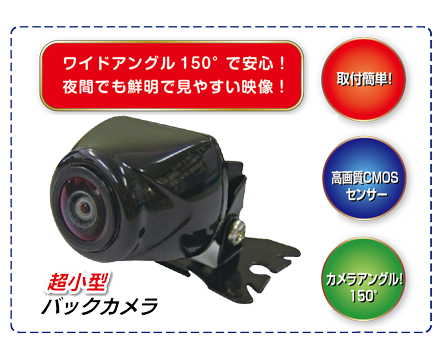

バックカメラ
[ コード長：約3ｍ ]
画像をクリックすると拡大します。
リモコン
画像をクリックすると拡大します。
ミラーアーム取付アダプター
[MADタイプ]
バックカメラ用電源・映像ケーブル
コード長：約4.3m
バックカメラ用延長ケーブル
コード長：約10m
ディスプレイ用電源ケーブルユニット
コード長：約 2ｍ
その他、取扱説明書(保証書付)×1、カメラステー両面テープ×1、カメラステーねじ×2、コードクランパ×3 も同梱されます。
主な仕様 [ ディスプレイユニット / バックカメラ部 ]
ディスプレイユニット
| 使用電源 |
DC12V / 24V マイナスアース |
| 消費電力 |
約4W(無信号時)-約9.6W(最大) |
| 使用温度範囲 |
0℃ ～ ＋45℃ |
| 保存温度範囲 |
-10℃ ～ ＋60℃ |
| 画面サイズ |
幅156mm × 高さ88mm / 対角179mm (7V型) |
| 解像度 |
水平 800 × 垂直 480 有効画素率 99.9 ％以上 |
| 映像方式 |
NTSC方式 |
| 接続端子 |
ACC電源
GND
バックランプ線/ライティングスイッチ線 |
AV1入力端子
映像 1.2Vp-p(75Ω)/RCAピン
音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ) |
AV2入力端子
映像 1.2Vｐ-ｐ(75Ω)/RCAピン
(バックランプ接続時で自動切り替え) |
| 外形寸法 |
幅178mm × 高さ118mm × 奥行き23mm (突起部を除く) |
| 質量 |
約 282 g |
バックカメラ部
| 電源電圧 |
８V～３５V |
| 消費電力 |
60mA |
| 画角 |
水平 約150° / 垂直 約90° |
| 撮影素子 |
1/4インチ CMOSセンサー |
| レンズ部 |
焦点距離 1.25mm F = 1.2 |
| 有効画素数 |
640(水平) × 480(垂直) 約30万画素 |
| 解像度(水平) |
600TV本 |
| 出力映像 |
Composite Video NTSC |
| 映像方向 |
鏡像 / 正像 切替 |
| 防水構造 |
IP67 |
| 動作温度範囲
| -10℃ ～ +60℃ |
| 保存温度 |
-10℃ ～ +85℃ |
| 外観寸法 |
約24mm × 約22mm × 約29mm (ステー部を除く) |
液晶パネルについて
● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
(保存温度範囲：－10℃～＋60℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。
● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。
● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
（使用温度範囲： 0 ℃～＋ 45 ℃）
● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。
ディスプレイユニットの設置について
● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。
配線ユニットの設置について
● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ（市販品）等で固定して下さい。
● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。
使用上のご注意
■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。
■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(正像)のカメラ出力も可能です。取り付け方により見方は異なりますので、必ず確認して下さい。
■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。
■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。

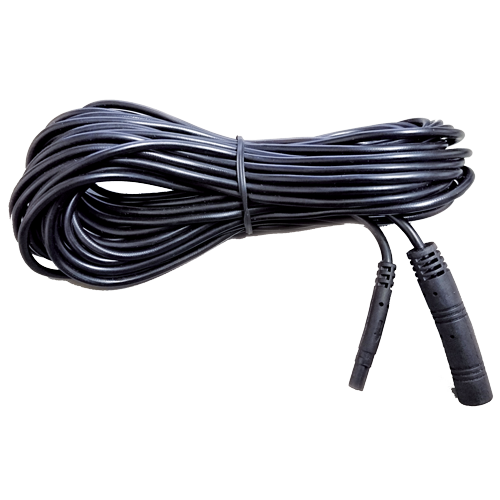

コード長：約10m。
FBシリーズに同梱されているケーブルをさらに延長したいときにお求め下さい。
（*画質は低下します）
バックカメラ用延長ケーブル：
RV-SBC10
製品ページ
サブカメラを増設することでさらに安全性が向上します。
後方カメラだけではカバーできない死角もこの超小型カメラならほとんどの場所に設置でき、フォローが可能になります。
サブカメラ：
SV-B101
販売ページ
サイドカメラ(SV-B101)と併用して使用することにより、ウインカーと連動して、バックカメラからサイドカメラの映像に切り替えること ができます。
モニター切替ユニット：
SV-RT1
製品ページ
モニターをダッシュボードに取付したい場合に使用します。
ダッシュボード用取付ステー：
RV-500ST
販売ページ
