IPS液晶カラーモニター|防水・防塵 サイド/バックカメラ|DC12V/24V対応

    7V型 IPS液晶

液晶モニターは見やすい7V型。
どの角度からでもキレイに見えて発色の良いIPS方式の液晶を採用。

   IP67 防水・防塵

目立たず小型だけど堅牢なカメラ。
IP67クラスの防水・防塵性能で毎日の風雨に耐え、運行を見守ります。

   ウインカー連動対応

ウインカーレバーを左右いずれかに入れると、サイドカメラの映像に自動で切り替わります。

  2系統の入力に対応

たとえば、バックカメラとサイドカメラの映像をボタン1つで切り替え可能。*
*NX-BS5017

安全を求める心に応える

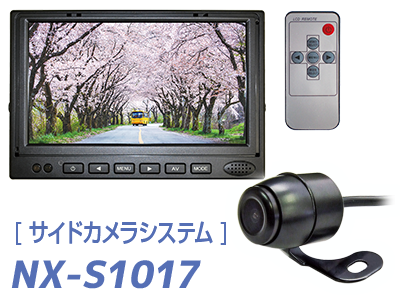

NX-S1017は液晶モニター、リモコン、ミラーアーム取付アダプター、超小型サイドカメラ等がセットになった製品です。
サイドカメラを取付けることにより、左巻き込み等の死角をフォローできます。

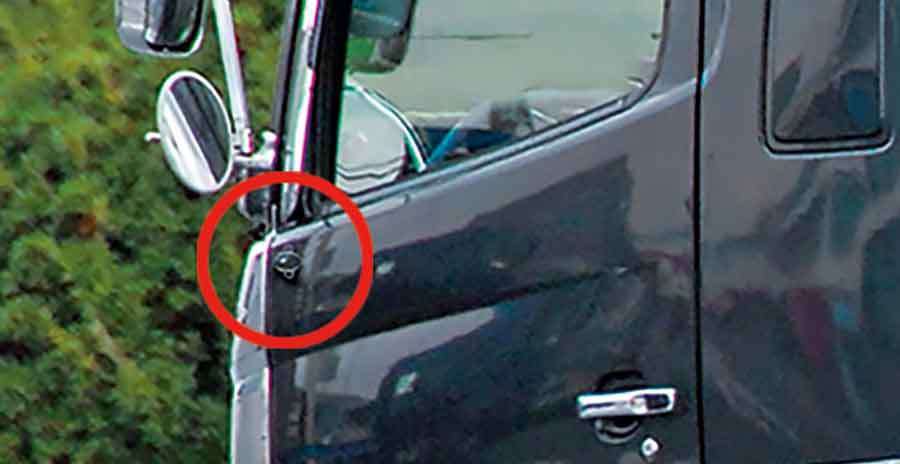

NX-S1017取付例
画像をクリックすると拡大します。

■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■サイドカメラは防水・防塵・堅牢ボディー

■30万画素CCDイメージセンサー採用

■ワイドな 水平:約90度/垂直:約45度

■ウインカー連動対応

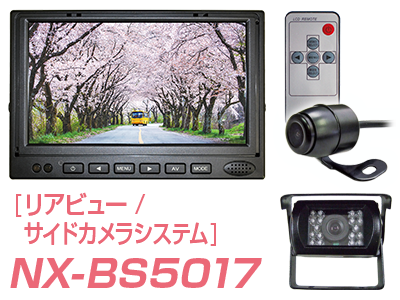

NX-BS5017は液晶モニター、リモコン、ミラーアーム取付アダプター、赤外線LED搭載のバックカメラ、超小型サイドカメラ等がセットになったリア+サイドビュー・システムです。
サイドカメラを取付けることにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

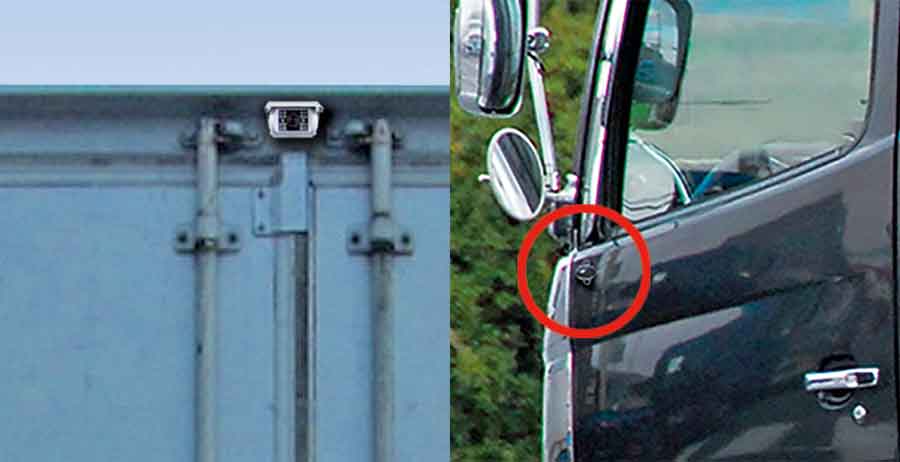

NX-BS5017取付例
画像をクリックすると拡大します。

■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■カメラは防水・防塵・堅牢ボディー

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動・ウインカー連動対応

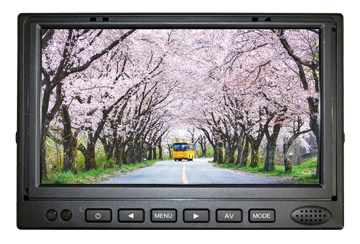

NX-S1017 / NX-BS5017 共通モニター


■1024×600ドット 高精細 7V型 IPS カラー液晶ディスプレイ

■ 2 系統の映像入力に対応・バックやサイドの死角をカバー

■リバース連動対応
バックギヤに入れるとバックカメラ映像に切り替わります

■リモコン装備

■ モニター画面の詳細な設定が可能
モニター画面の明るさ、コントラスト、言語等、詳細な設定ができます

どの角度からでもキレイに見えて、発色の良いIPS方式の液晶を採用。

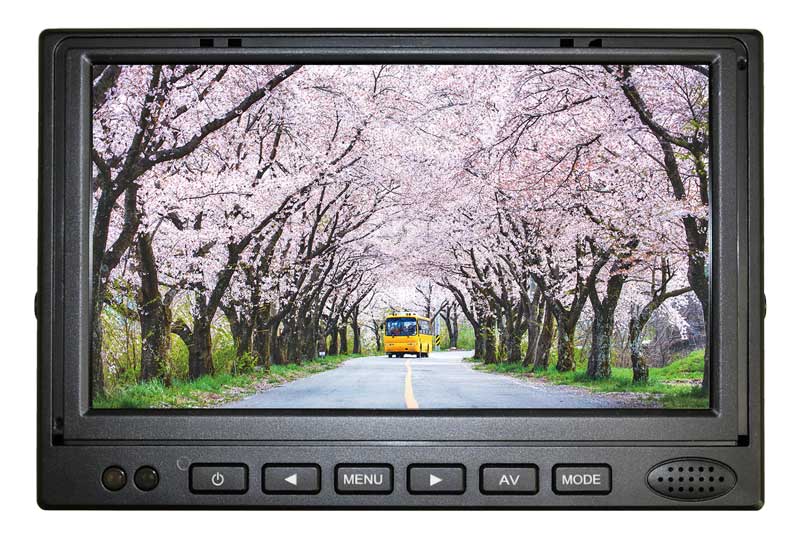

モニター
画像をクリックすると拡大します。





より安全に、よりスピーディーに。

物流輸送の確かなパートナー



■ディスプレイユニットの取付例

純正ルームミラーを外す STEP1:純正ルームミラーを外す* →
ミラーアーム取付アダプター をミラーアームの球体部に 取り付ける STEP2:ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
ディスプレイユニットをアダプターに 取り付ける

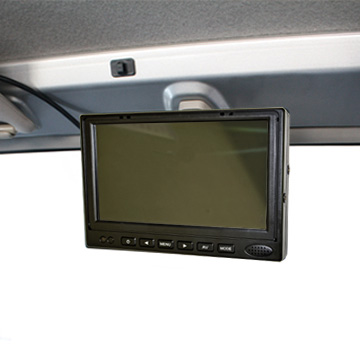

STEP3:ディスプレイユニットをアダプターに取り付ける

*ご注意:純正ルームミラーのミラーを外して、出てくる球体が直径10~25mmまで取付対応しています。

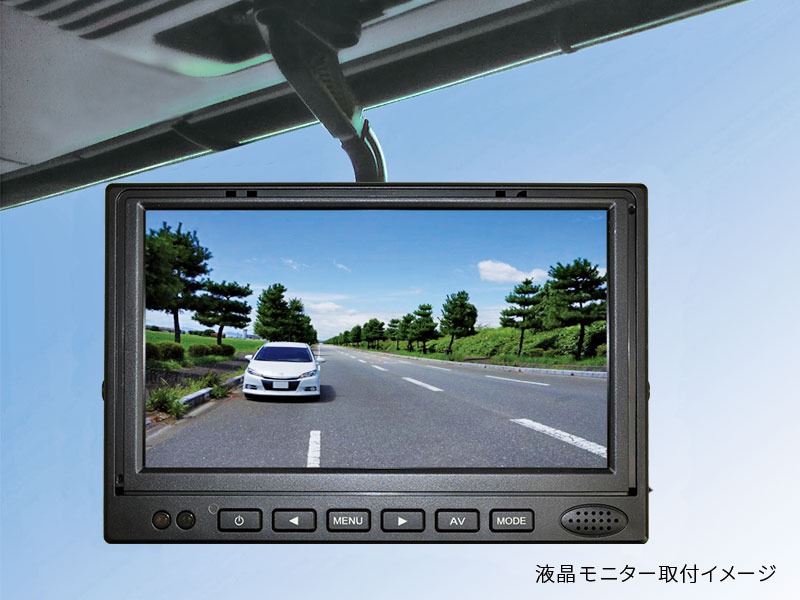

■リバース連動対応

映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。 リバース連動対応
※対応ミラーアームの球体径は10~25mm

■ウインカー連動対応

ウインカーを左または右にすると、映像入力1(バックカメラ等)の映像からサイドカメラの映像に切り替わります。

ウインカーを戻すと、約 6 秒後に映像入力1の映像に切り替わります

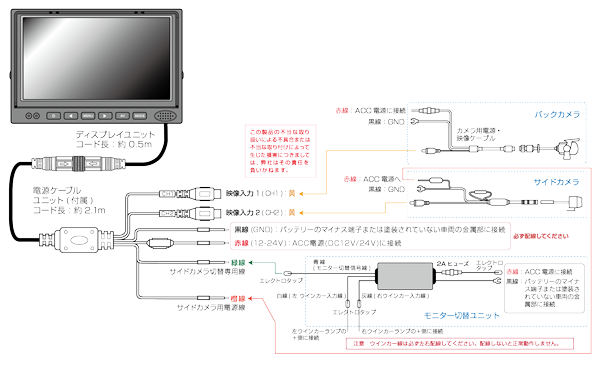

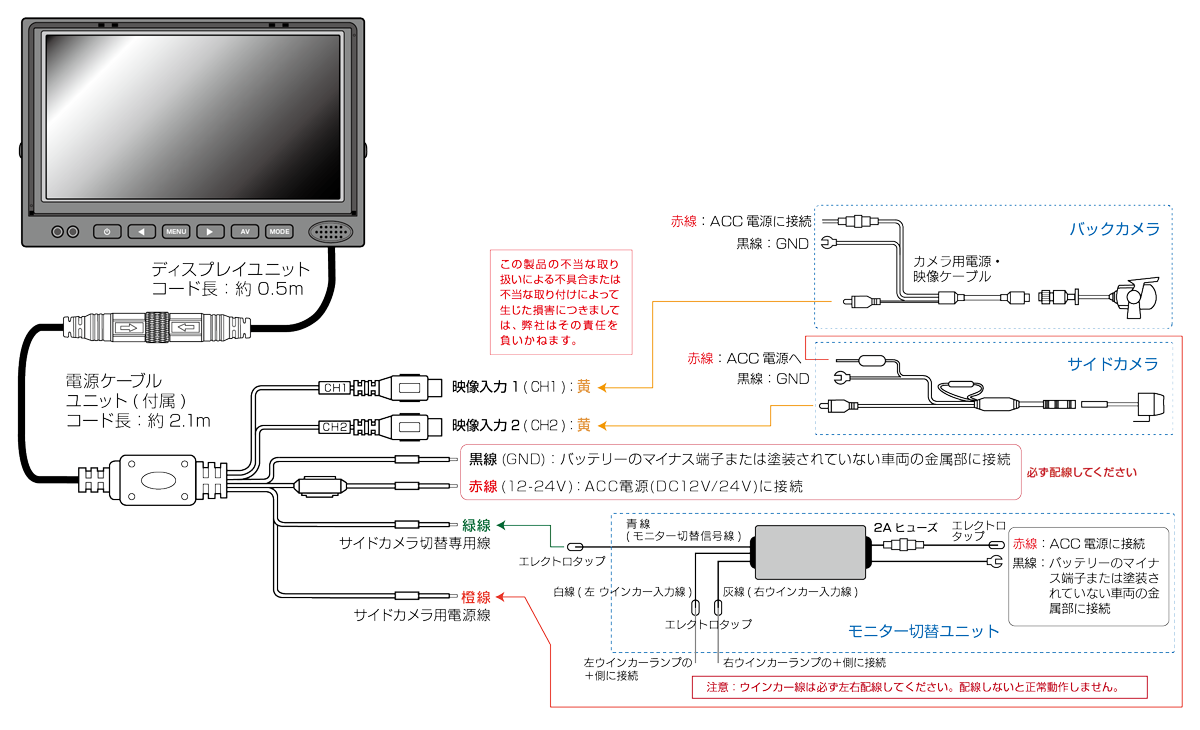

配線図

配線図
画像をクリックすると拡大します。

● 接続部が車外に出る場合は、必ず防水テープ等で水が入らないように処理をしてください。
● 使用しないコードは絶縁処理を行ってください。
● この製品の不当な取り扱いによる不具合または不当な取り付けによって生じた損害につきましては、弊社はその責任を負いかねます。



主な仕様

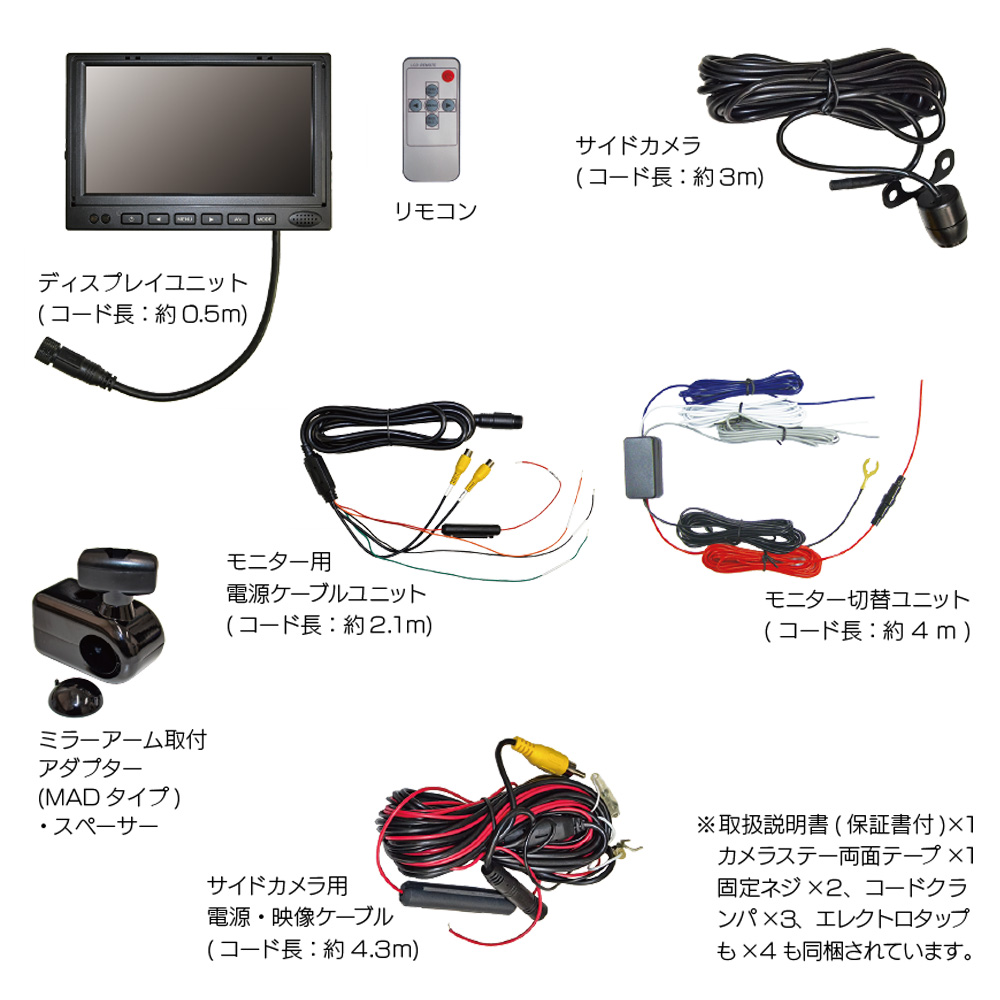

セット内容:[ NX-S1017 ]

画像をクリックすると拡大します。
セット内容

・サイドカメラユニット(コード長:約3m)×1
・ディスプレイユニット(コード長:約0.5m)×1
・モニター用電源ケーブルユニット(約2.1m)×1
・モニター切替ユニット(約4m)×1
・サイドカメラ用電源・映像ケーブル(約4.3m)×1
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・カメラステー両面テープ ×1
・コードクランパ×3
・エレクトロタップ ×4
・サイドカメラ固定ネジ ×2
・取扱説明書(保証書付)×1


取付等に関して、くわしくは取扱説明書をご覧下さい。 [ NX-S1017 ]

定格 [ サイドカメラ部 ]

*NX-S1017・NX-BS5017 共通
 電源電圧  DC12/24V マイナスアース
 消費電力  60mA (DC12V時)
 画角  水平 約90° / 垂直 約75°
 撮影素子  1/3インチ CMOSイメージセンサ
 S/N  48dB以上
 有効画素数  640(水平) × 480(垂直) 約30万画素
 映像出力  NTSC(RCAピン) 1Vpp(75Ω)
 映像方向  鏡像 / 正像 切替可能
 ガイドライン  無し
 防水構造  IP67
 動作温度範囲  -10℃ ~ +60℃
 質量  約55g(ステー、コード含む)
 外観寸法  約18(W) x 18(H) x 19(D)mm (ステー部を除く)
*本機の信号方式はNTSCです。他の方式は利用できません。

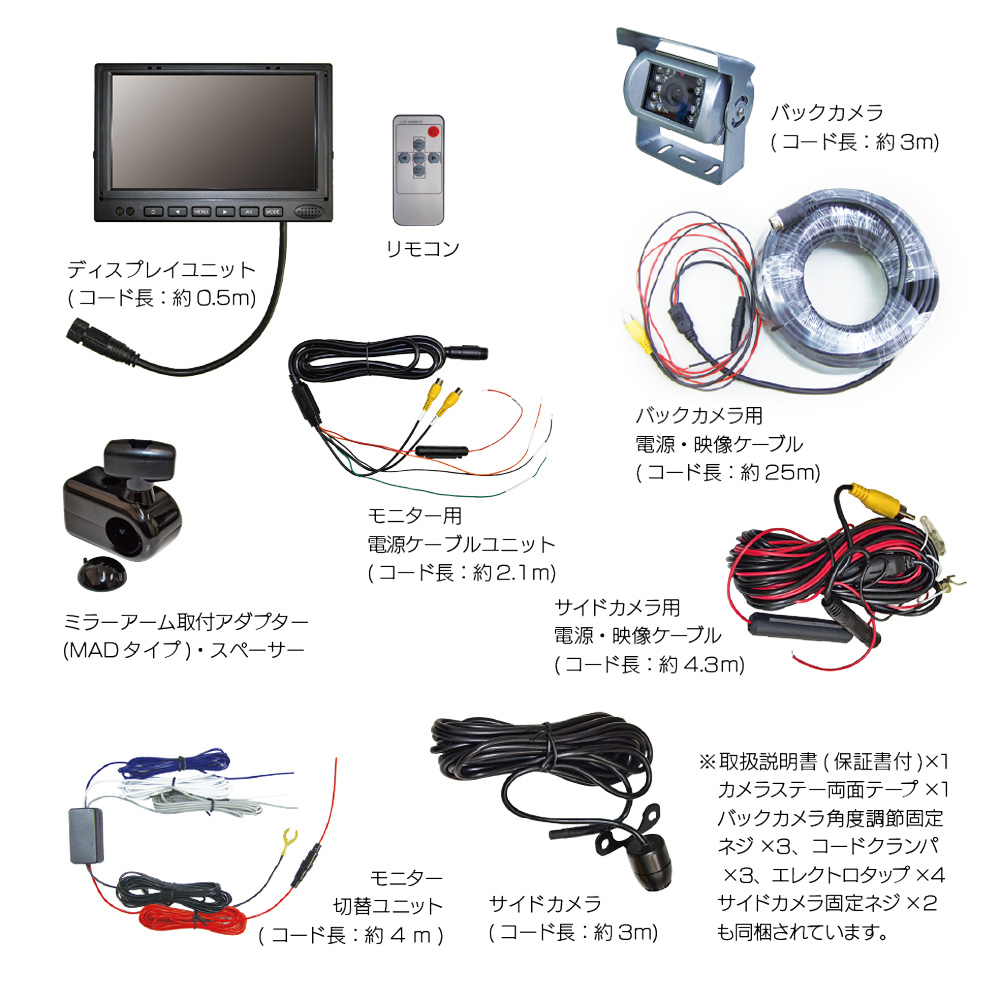

セット内容:[ NX-BS5017 ]

画像をクリックすると拡大します。
セット内容
・バックカメラユニット(コード長:約3m)×1
・サイドカメラユニット(コード長:約3m)×1
・ディスプレイユニット(コード長:約0.5m)×1
・モニター用電源ケーブルユニット(約2.1m)×1
・モニター切替ユニット(約4m)×1
・バックカメラ用電源・映像ケーブル(約25m)×1
・サイドカメラ用電源・映像ケーブル(約4.3m)×1
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・カメラステー両面テープ ×1
・バックカメラ角度調節固定ネジ ×3
・コードクランパ×3
・エレクトロタップ ×4
・サイドカメラ固定ネジ ×2
・取扱説明書(保証書付)×1

取付等に関して、くわしくは取扱説明書をご覧下さい。 [ NX-BS5017 ]

定格 [ バックカメラ部 ]*NX-BS5017

 電源電圧  DC12/24V マイナスアース
 消費電力  240mA (DC12V / LED点灯時)
 画角  水平 約90° / 垂直 約45°
 撮影素子   1/3 カラー SONY製CMOSイメージセンサ
 レンズ部  焦点距離 1.25mm  F = 1.2
 有効画素数  640(水平) × 480(垂直) 約31万画素
 映像出力  NTSC(RCAピン) 1Vpp(75Ω)
 映像方向   鏡像 (後方確認専用)
 ガイドライン  無し
 防水構造  IP67
 動作温度範囲  -10℃ ~ +50℃
 質量  約300g(本体のみ)
 外観寸法   約76(W) x 77(H) x 78(D)mm (ステー部を除く)
*本機の信号方式はNTSCです。他の方式は利用できません。



定格 [ ディスプレイユニット ]

*NX-S1017・NX-BS5017 共通
 使用電源  DC12V / 24V マイナスアース
 消費電力  5W
 使用温度範囲  -20℃ ~ +70℃
 保存温度範囲  -30℃ ~ +80℃
 画面サイズ  幅154mm × 高さ86mm / 対角177mm (7V型) IPS 液晶モニター
 解像度  水平 1024 × 垂直 600
 接続端子  ACC電源
 GND
 バックランプ線/バックカメラ用電源線※
 映像入力 1(CH1)端子
 NTSC CVBS カラー信号準拠対応機器
 映像入力 2(CH1)端子
 (バックランプ接続時自動切り替え)
 NTSC CVBS カラー信号準拠対応機器
 外形寸法  幅181mm × 高さ121mm × 奥行き26mm (突起部を除く)
 質量  約 390 g(取付用ブラケット、電源ケーブルユニットを除く)
※バックカメラ用電源線 (DC-CAMERA) の出力電圧は DC10V ~12V



快適にお使いいただくために



液晶パネルについて

● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
 (保存温度範囲:-30℃~+80℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。

● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。

● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
(使用温度範囲: -20 ℃~+70 ℃)

● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。

ディスプレイユニットの設置について

● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。

配線ユニットの設置について

● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ(市販品)等で固定して下さい。

● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。

使用上のご注意

■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。

■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(*正像)のカメラ出力も可能です(*NX-S1017のみ)。取り付け方により見方は異なりますので、必ず確認して下さい。

■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。

■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。



オプション

他のF.R.C.製品と組み合わせてより便利に。
画像をクリックすると拡大します。

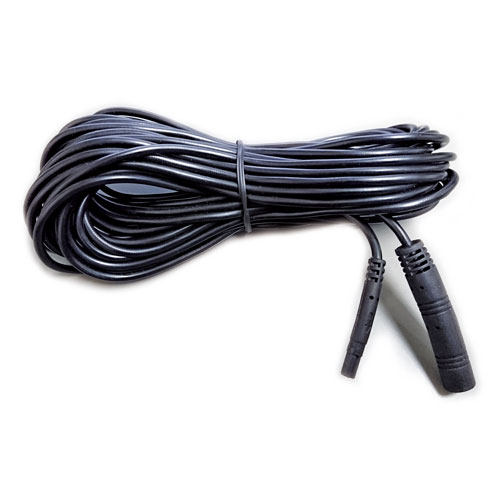

RV-SBC10

コード長:約10m。
NX-BS5017に同梱されているケーブルをさらに延長したいときにお求め下さい。
(*画質は低下します)

バックカメラ用延長ケーブル:
RV-SBC10
販売ページ

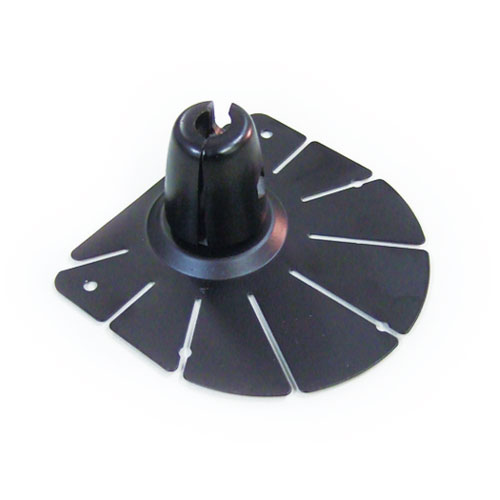

RV-500ST

モニターをダッシュボードに取付したい場合に使用します。




ダッシュボード用取付ステー:RV-500ST
販売ページ

補修品


補修品については弊社営業までお問い合わせください。→

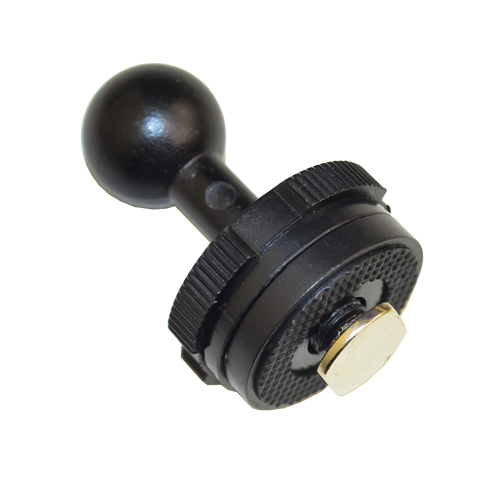

OP-JT702

ディスプレイ取付ユニット:
OP-JT702

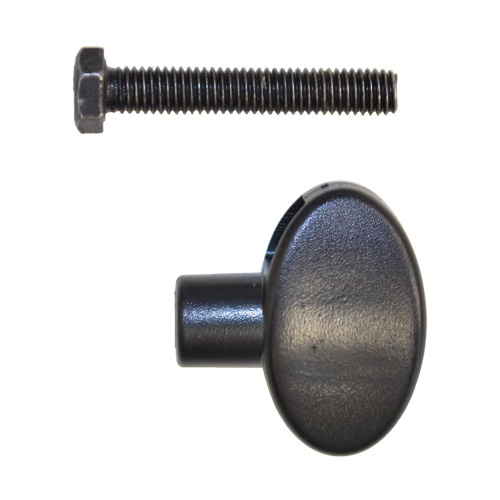

OP-SW702

ディスプレイ取付ユニット:
OP-SW702

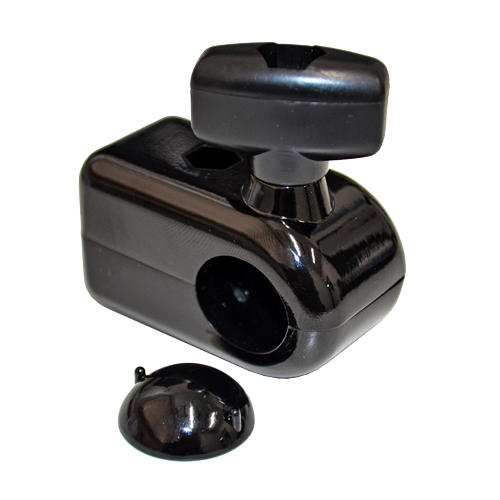

RV-500MAD

ディスプレイ取付ユニット:
RV-500MAD
