安全を求める心に応える

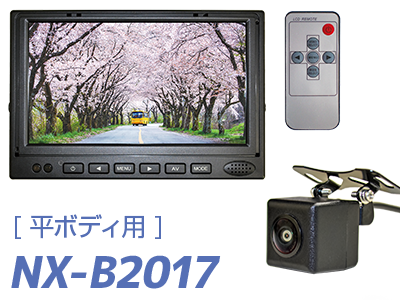

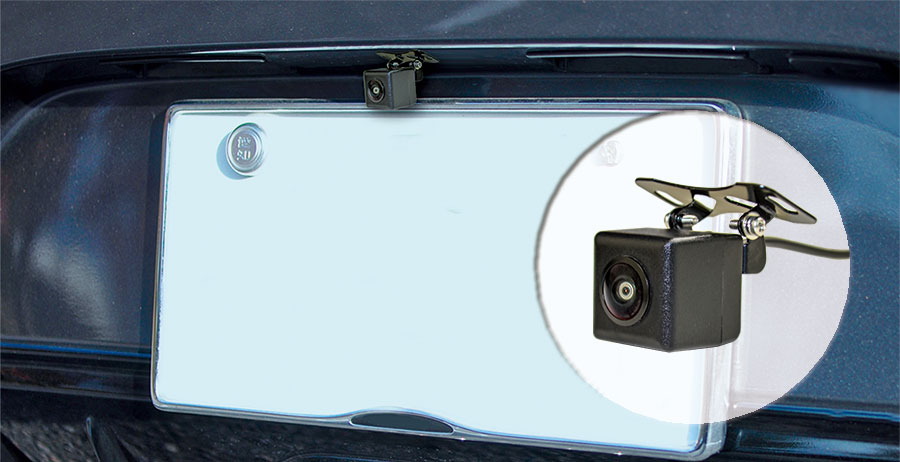

NX-B2017は液晶モニター、リモコン、ミラーアーム取付アダプター、超小型バックカメラ等がセットになった製品で、荷台が平ボディータイプのトラックに取り付けするシステムです。オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

画像をクリックすると拡大します。

■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■カメラはIP69K 防塵・防水

■31万画素CCDイメージセンサー採用

■ワイドな画角：150°で安心

■リバース連動対応

NX-B5007は液晶モニター、リモコン、ミラーアーム取付アダプター、赤外線LED搭載の小型バックカメラ等がセットになったリアビュー・システムです。
オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角をフォローできます。

画像をクリックすると拡大します。

■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■カメラはIP67 防塵・防水

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動対応

NX-B2017 / NX-B5007 共通モニター

■1024×600ドット高精細7V型IPSカラー液晶ディスプレイ

■ 2 系統の映像入力に対応・バックやサイドの死角をカバー

■リバース連動対応
バックギヤに入れるとバックカメラ映像に切り替わります

■リモコン装備

■ モニター画面の詳細な設定が可能
モニター画面の明るさ、コントラスト、言語等、詳細な設定ができます

どの角度からでもキレイに見えて、発色の良いIPS方式の液晶を採用。

画像をクリックすると拡大します。

より安全に、よりスピーディーに。

物流輸送の確かなパートナー

■ディスプレイユニットの取付例

STEP1：純正ルームミラーを外す* →

STEP2：ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →

STEP3：ディスプレイユニットをアダプターに取り付ける

*ご注意：純正ルームミラーのミラーを外して、出てくる球体が直径10～25ｍｍまで取付対応しています。

■リバース連動対応

映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。

※対応ミラーアームの球体径は10～25mm

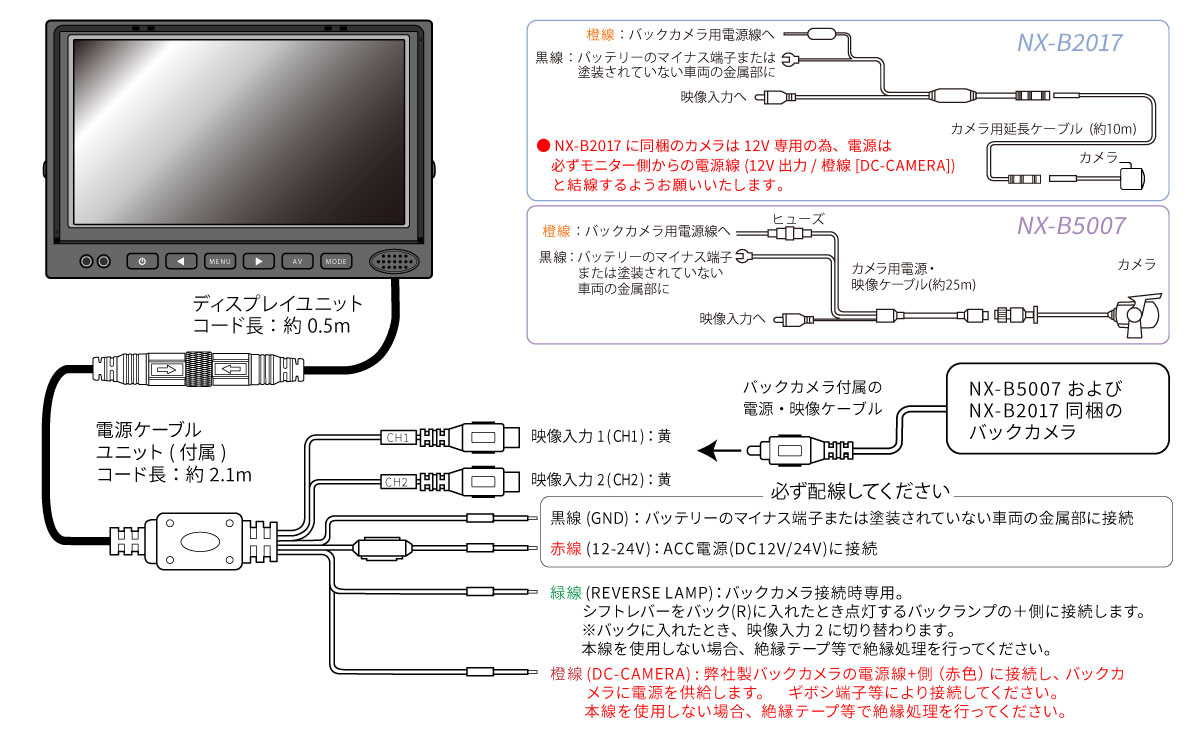

配線図

画像をクリックすると拡大します。

● NX-B2017に同梱のカメラは12V専用の為、電源は必ずモニター側からの電源線(12V出力/橙線[DC-CAMERA])と結線するようお願いいたします。
● 接続部が車外に出る場合は、必ず防水テープ等で水が入らないように処理をしてください。
● 使用しないコードは絶縁処理を行ってください。
● この製品の不当な取り扱いによる不具合または不当な取り付けによって生じた損害につきましては、弊社はその責任を負いかねます。

主な仕様

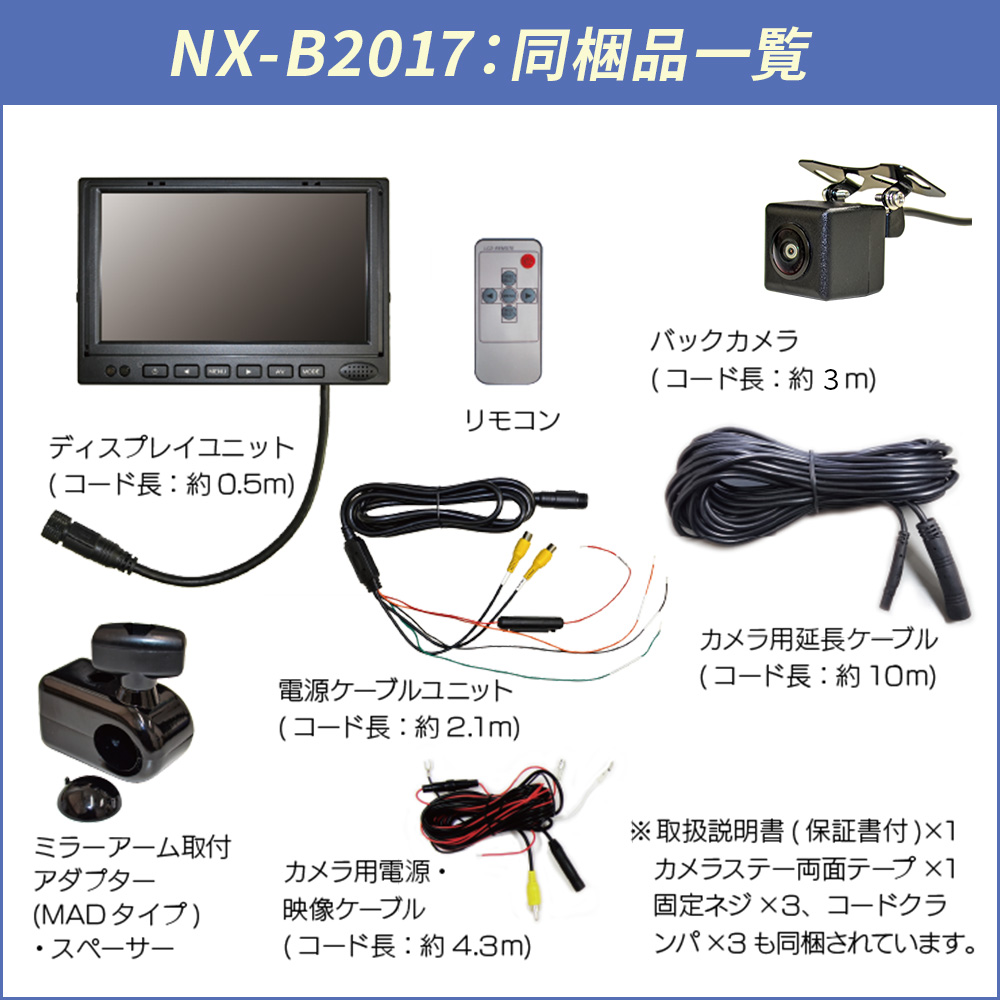

セット内容：[ NX-B2017 ]

画像をクリックすると拡大します。

・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約4.3ｍ)×1
・カメラ用延長ケーブル(約10ｍ)×1
・カメラステー固定ねじ×3
・カメラステー両面テープ×1
・コードクランパ×3
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・取扱説明書(兼保証書)×1

取付等に関して、くわしくは取扱説明書をご覧下さい。 NX-B2017

定格 [ バックカメラ部 ]

電源電圧	DC12V (9-16V)　マイナスアース
消費電力	60mA (DC12V時)
画角	水平約150° / 垂直約90°/ 対角170°
撮影素子	1/4インチ CMOSイメージセンサ
レンズ部	焦点距離　1.25mm　　F = 1.2
有効画素数	648(水平) × 488(垂直) 約31万画素
映像出力	NTSC（RCAピン） 1Vpp（75Ω）
映像方向	鏡像映像
ガイドライン	無し
防水構造	IP69K
動作温度範囲	-20℃ ～ +70℃
質量	約65g（ステー、コード含む）
外観寸法	約23(W) x 23(H) x 25(D)mm (ステー部を除く)

*本機の信号方式はNTSCです。他の方式は利用できません。

セット内容：[ NX-B5007 ]

画像をクリックすると拡大します。

・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・映像ケーブル(約25ｍ)×1
・角度調節固定ねじ×4
・ミラーアーム取付アダプター(MADタイプ)×1
・スペーサー×1
・リモコン×1
・取扱説明書(兼保証書)×1

取付等に関して、くわしくは取扱説明書をご覧下さい。 NX-B5007

定格 [ バックカメラ部 ]

電源電圧	DC12/24V　マイナスアース
消費電力	240mA (DC12V / LED点灯時)
画角	水平約90° / 垂直約45°
撮影素子	1/3 カラー SONY製CMOSイメージセンサ
レンズ部	焦点距離　1.25mm　　F = 1.2
有効画素数	640(水平) × 480(垂直) 約31万画素
映像出力	NTSC（RCAピン） 1Vpp（75Ω）
映像方向	鏡像 (後方確認専用)
ガイドライン	無し
防水構造	IP67
動作温度範囲	-10℃ ～ +50℃
質量	約300g（本体のみ）
外観寸法	約76(W) x 77(H) x 78(D)mm (ステー部を除く)

*本機の信号方式はNTSCです。他の方式は利用できません。

定格 [ ディスプレイユニット ]

使用電源	DC12V / 24V マイナスアース
消費電力	5W
使用温度範囲	-20℃ ～＋70℃
保存温度範囲	-30℃ ～＋80℃
画面サイズ	幅154mm × 高さ86mm / 対角177mm (7V型) IPS 液晶モニター
解像度	水平 1024 × 垂直 600
接続端子	ACC電源 GND バックランプ線/バックカメラ用電源線※
	映像入力 1（CH1）端子 NTSC CVBS カラー信号準拠対応機器
	映像入力 2（CH1）端子 (バックランプ接続時自動切り替え) NTSC CVBS カラー信号準拠対応機器
外形寸法	幅181mm × 高さ121mm × 奥行き26mm (突起部を除く)
質量	約 390 g（取付用ブラケット、電源ケーブルユニットを除く）

※バックカメラ用電源線 (DC-CAMERA) の出力電圧は DC10V ～12V

快適にお使いいただくために

液晶パネルについて

● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
　(保存温度範囲：－30℃～＋80℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。

● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。

● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
（使用温度範囲： -20 ℃～＋70 ℃）

● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。

ディスプレイユニットの設置について

● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。

配線ユニットの設置について

● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ（市販品）等で固定して下さい。

● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。

使用上のご注意

■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。

■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力です。取り付け方により見方は異なりますので、必ず確認して下さい。

■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。

■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。

オプション

他のF.R.C.製品と組み合わせてより便利に。
画像をクリックすると拡大します。

コード長：約10m。
NX-B2007に同梱されているケーブルをさらに延長したいときにお求め下さい。
（*画質は低下します）

バックカメラ用延長ケーブル：
RV-SBC10
販売ページ

サブカメラを増設することでさらに安全性が向上します。
後方カメラだけではカバーできない死角もこの超小型カメラならほとんどの場所に設置でき、フォローが可能になります。

サブカメラ：SV-B101
販売ページ

サイドカメラ(SV-B101)と併用して使用することにより、ウインカーと連動して、バックカメラからサイドカメラの映像に切り替えることができます。

モニター切替ユニット：
SV-RT1
販売ページ

モニターをダッシュボードに取付したい場合に使用します。

ダッシュボード用取付ステー：RV-500ST
販売ページ

補修品

補修品については弊社営業までお問い合わせください。→

ディスプレイ取付ユニット：
OP-JT702

ディスプレイ取付ユニット：
OP-SW702

ディスプレイ取付ユニット：
RV-500MAD
