AHD/CVBSカメラ対応で高画質映像を実現

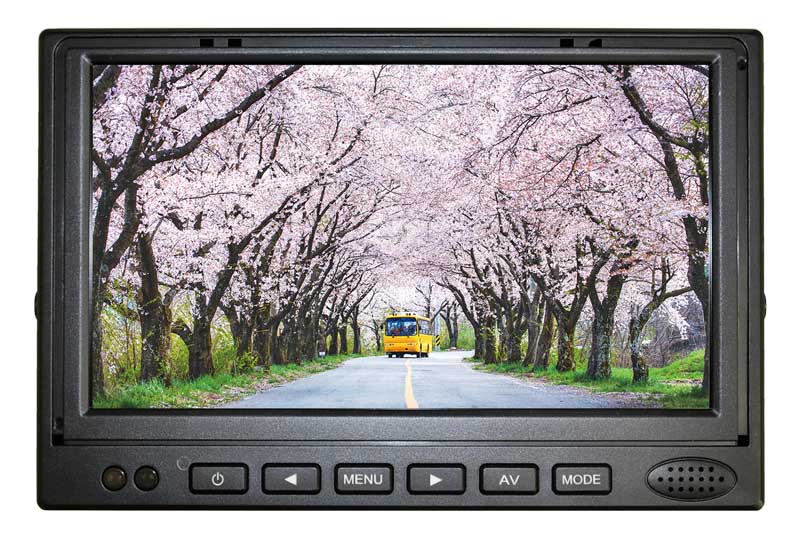

車載用 7V型 AHD/CVBS対応カラーモニター
FRCオンラインショップで購入
バックカメラ連動対応
バックギヤに入れるとバックカメラ映像に切り替わります。
AHD・CVBSカメラに対応
画質に優れるAHDカメラ、従来のCVBS(アナログ)カメラの両方に対応。
IPS液晶を採用
どの角度からでもキレイに見えて、発色の良いIPS方式の液晶を採用。
2系統の入力に対応
たとえば、バックカメラとサイドカメラの映像をボタン1つで切り替え可能。
バックギヤに入れるとバックカメラ映像に切り替わります。
画質に優れるAHDカメラ、従来のCVBS(アナログ)カメラの両方に対応。
どの角度からでもキレイに見えて、発色の良いIPS方式の液晶を採用。
たとえば、バックカメラとサイドカメラの映像をボタン1つで切り替え可能。

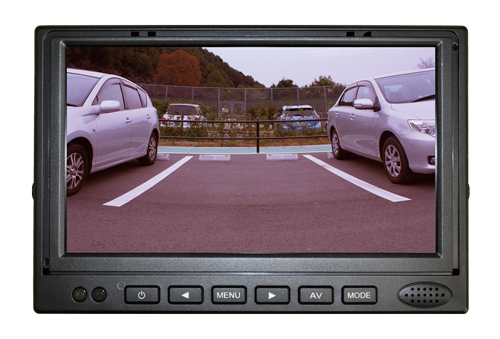

シフトレバーをバックに入れると →
バックカメラの映像に自動で切り替わります。
画像をクリックすると拡大します。
| 使用電源 | DC 12V / 24V マイナスアース |
| 消費電力 | 約 5 W |
| 使用温度範囲 | -20℃ ～ ＋70℃ |
| 保存温度範囲 | -30℃ ～ ＋80℃ |
| 画面サイズ | 幅 154 mm × 高さ 86 mm / 対角 177 mm (7V型) IPS 液晶モニター |
| 解像度 | 水平 1024 × 垂直 600 |

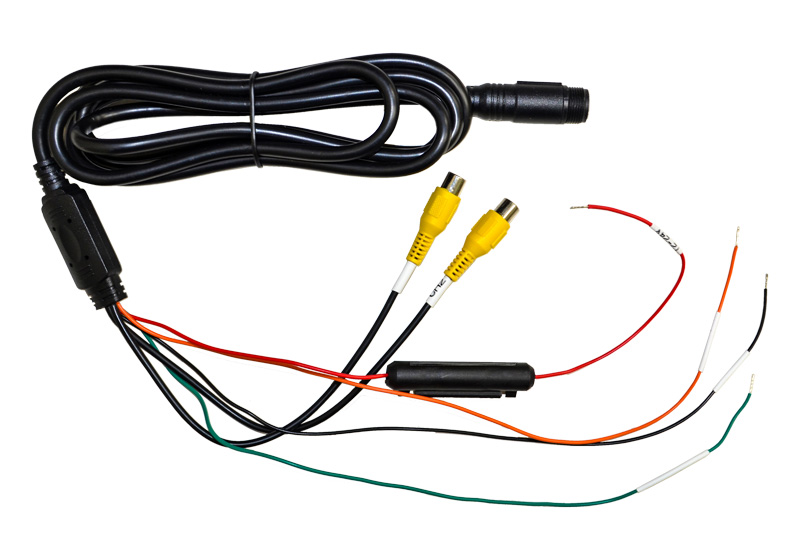

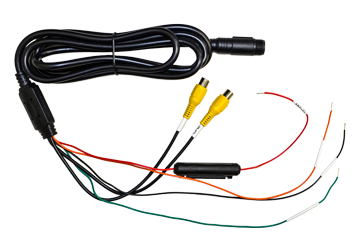

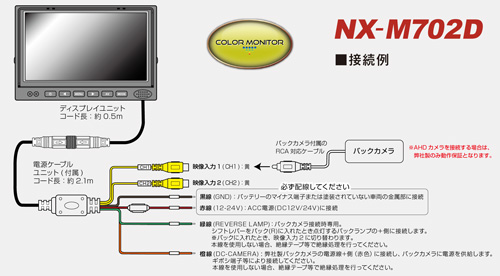

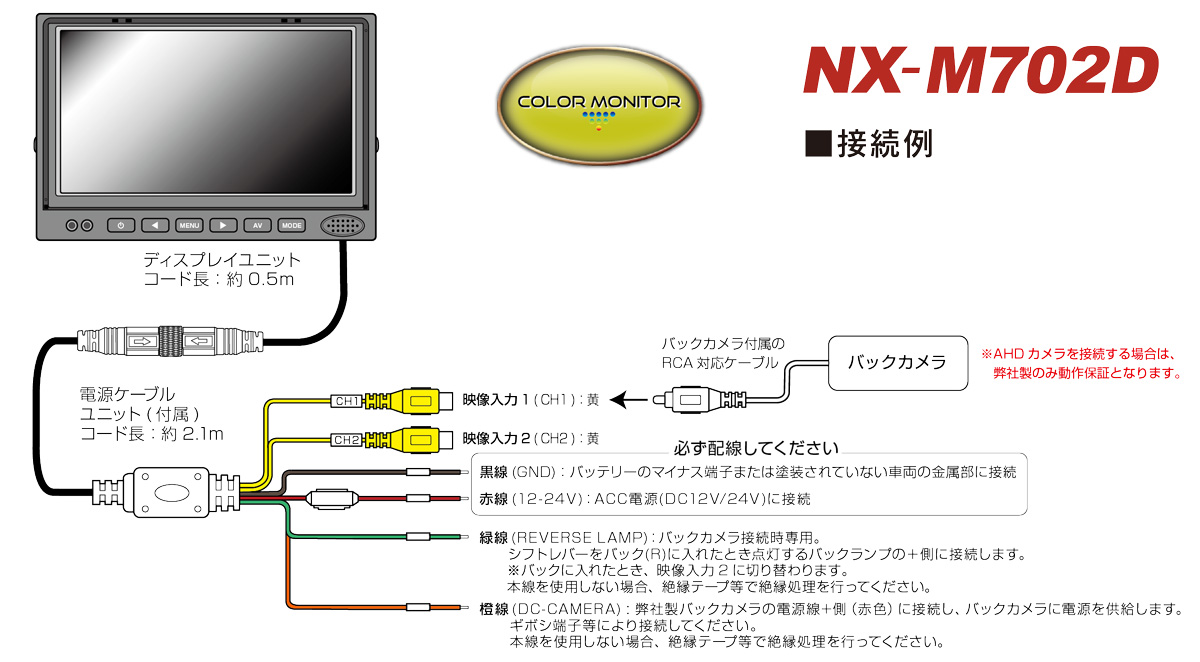

| 接続端子 | ACC電源、GND、バックランプ線、ライティングスイッチ線※ |
| 映像入力 1 (CH1) / RCA ピン NTSC AHD 1280 × 720、1280 × 960、 1920 × 1080 弊社 AHD 対応 バックカメラ NTSC CVBS カラー信号準拠 対応 バックカメラ |
|
| 映像入力 2 (CH2) / RCA ピン (バックランプ接続時で自動切り替え) NTSC AHD 1280 × 720、1280 × 960、 1920 × 1080 弊社 AHD 対応 バックカメラ NTSC CVBS カラー信号準拠 対応 バックカメラ |
|
| 外形寸法 | 幅 181 mm × 高さ 121 mm × 奥行き 26 mm（突起部を除く） |
| 質量 | 約 390g (取付用ブラケット、電源ケーブルユニットを除く) |
画像をクリックすると拡大します。
画像をクリックすると拡大します。
画像をクリックすると拡大します。
● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
(保存温度範囲：－30℃～＋80℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。
● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。
● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
（使用温度範囲：-20 ℃ ～ ＋70 ℃）
● 電源「切」時、残像が数秒残る場合がありますが故障ではありません。
● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。
● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ（市販品）等で固定して下さい。
● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。

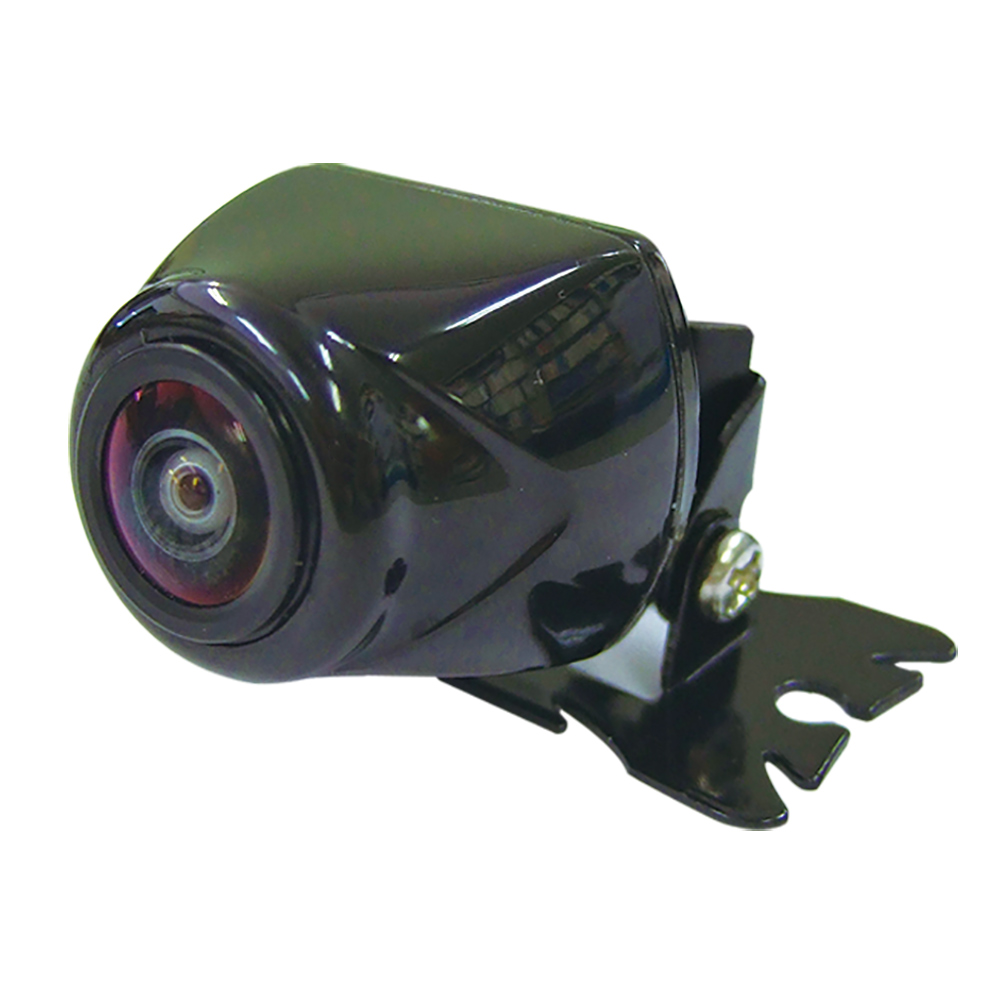

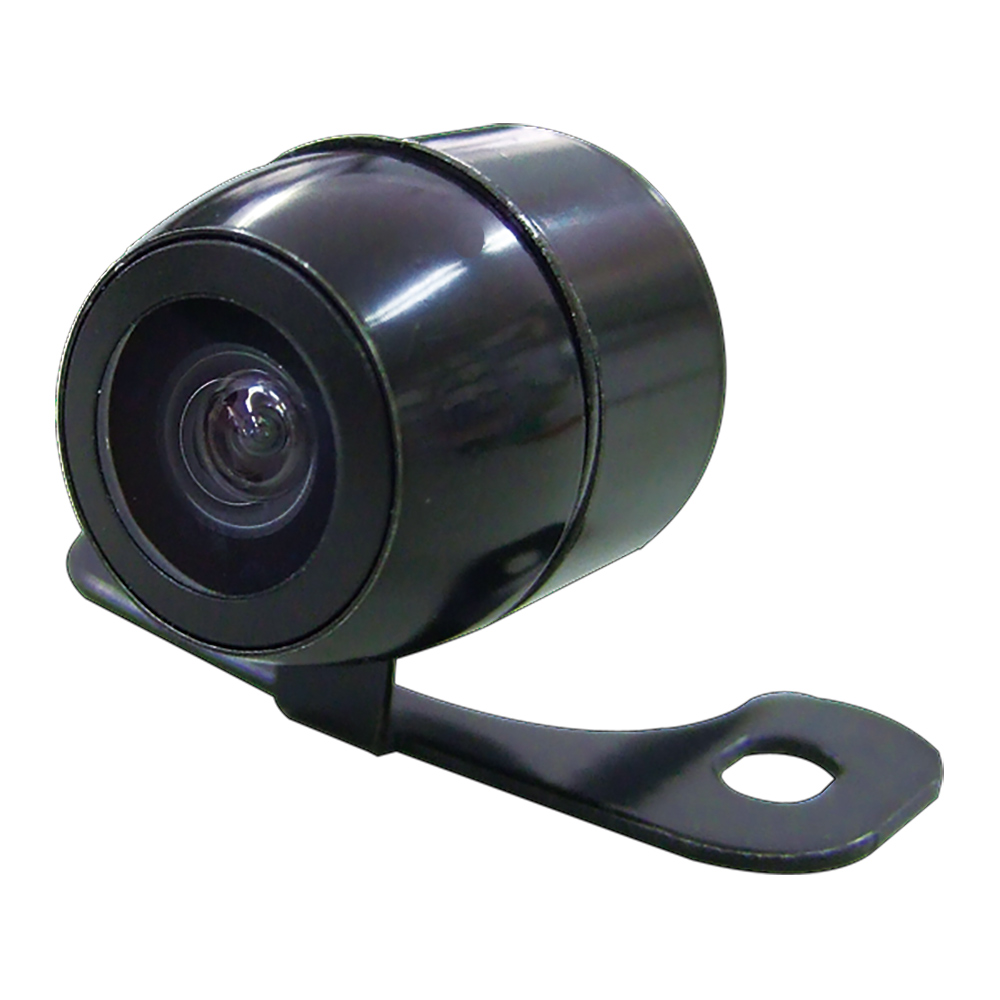

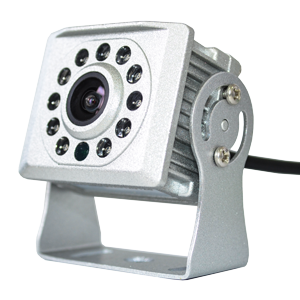

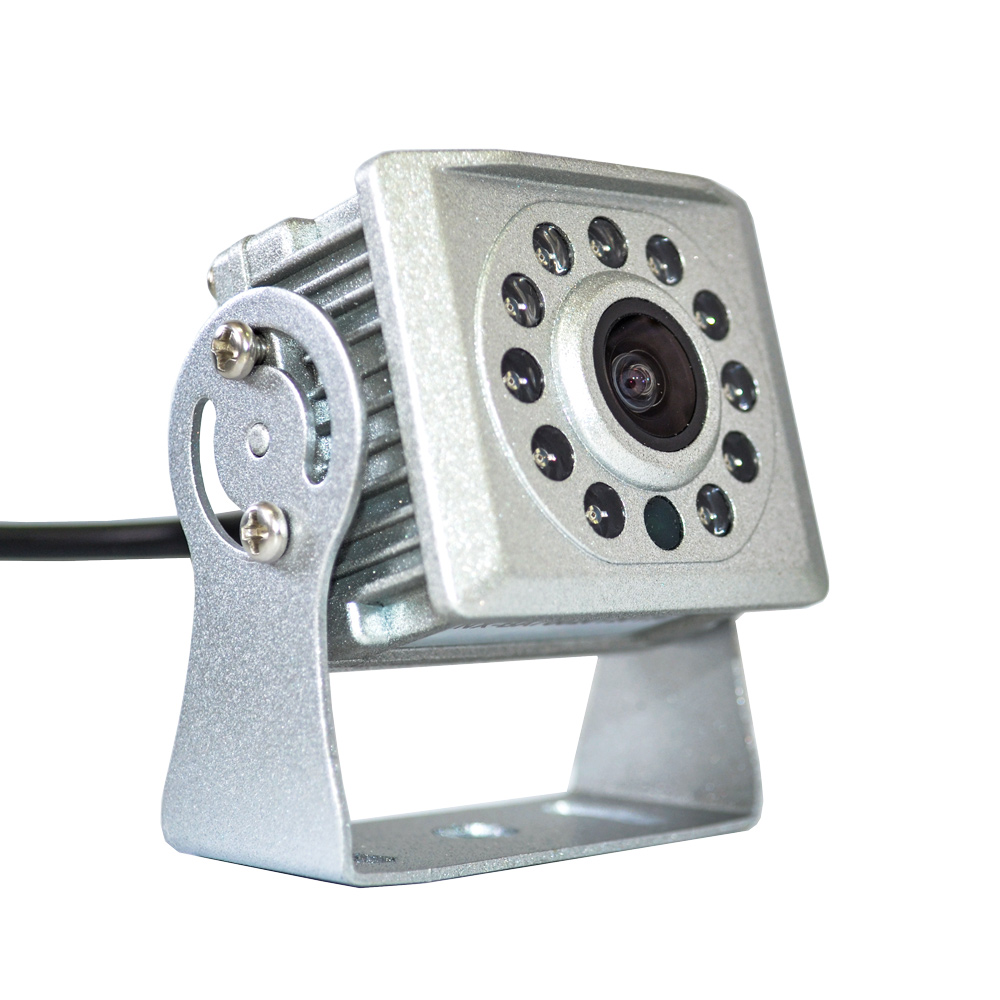

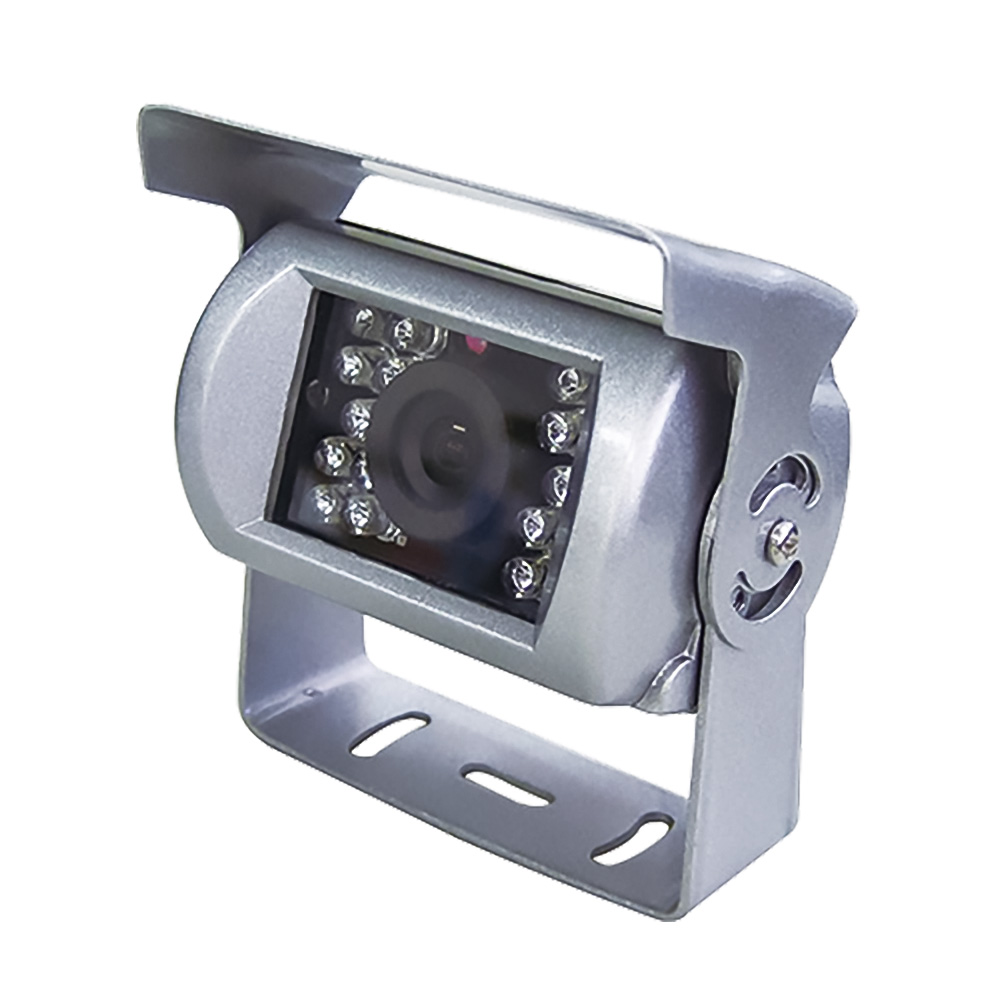

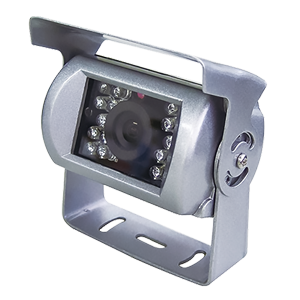

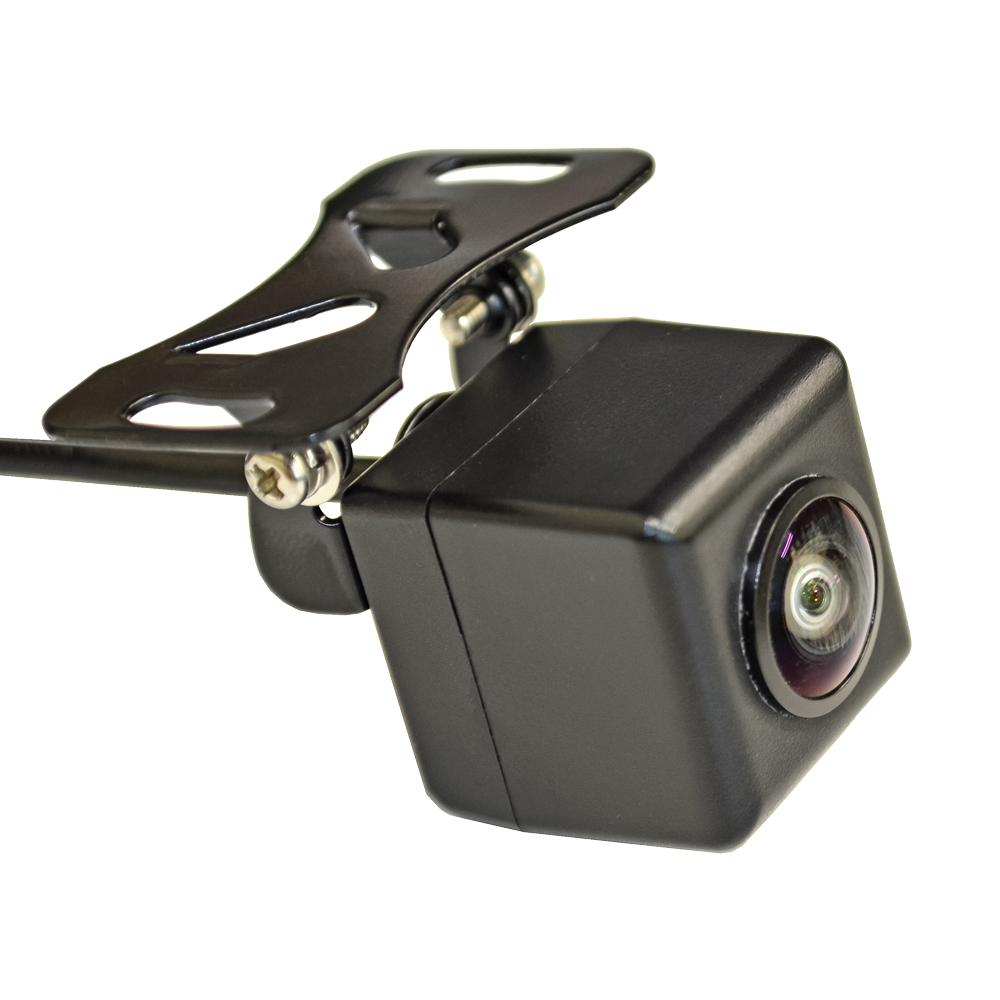

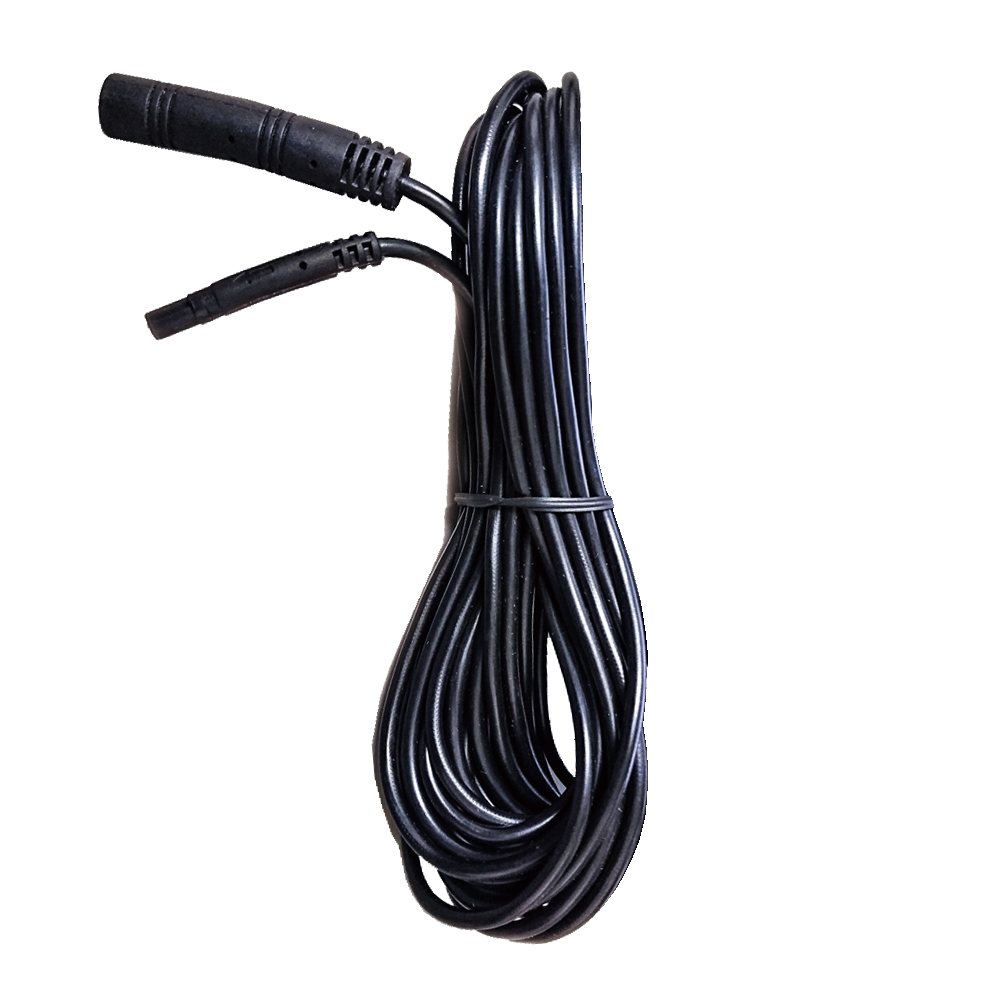

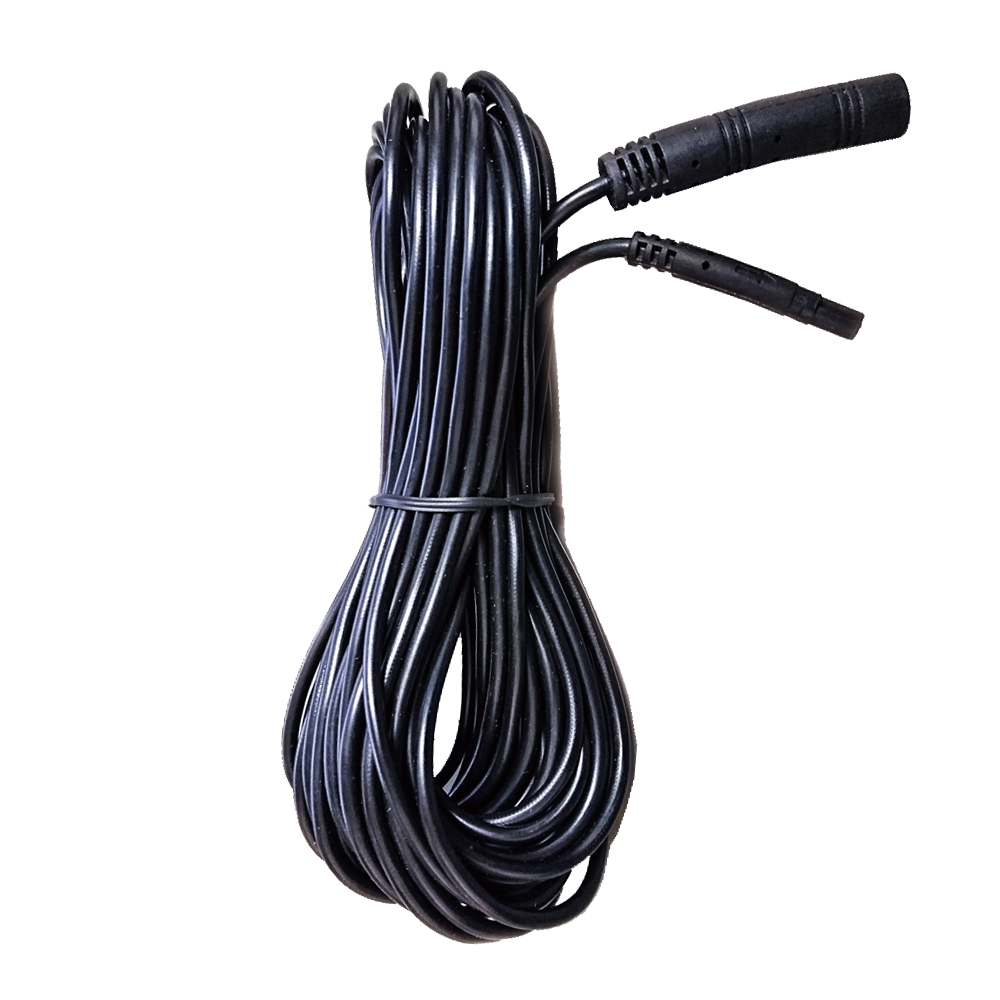

ぜひ、F.R.C.の車載製品と組み合わせてご使用下さい。
画像をクリックすると拡大します。
補修品については弊社営業までお問い合わせください。→
